Установки для очистки растворителей

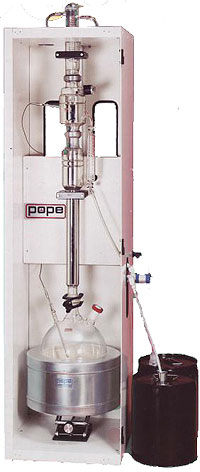

Стеклянная компактная дистилляционная установка для очистки растворителей. Применяется для безопасной и экономичной регенерации отработанных растворителей за счет их очистки, разделения, концентрирования. Система AUTOCOL может обеспечить необходимую чистоту конечного продукта, а также снизит экономические затраты на процесс очистки.
Установка AUTOCOL включает в себя все достоинства многотарельчатой колонны со структурированной насадкой.
Сырьё нагревается и испаряется; пары проходят через дистилляционную колонну и попадают в конденсатор. Тяжелые фракции конденсируются и опускаются вниз (рефлюкс) для дальнейшей очистки паров.
Сконденсированные пары поступают в насадку для деления флегмы. Данная насадка оснащена делителем с электромагнитным клапаном, что позволяет автоматически отбирать фракции. Отбираемые фракции через дополнительный холодильник поступают в приёмники. Установка может быть оснащена автоматическим клапаном для распределения дистиллята по двум приёмникам.
Датчики температуры фиксируют температуру паров и сырья, на базе этих данных осуществляется контроль процесса дистилляции. После достижения установленного температурного предела дистилляционная установка автоматически выключается.
Установка очистки растворителей оснащена микропроцессором, который позволяет выбрать/ создать до 8 программ, каждая из которых позволяет разделять смесь максимум на три фракции. Программы создаются на базе следующих параметров:
- время установления равновесия, кратность орошения и мощность нагрева для каждой фракции;
- температуры начала, середины и конца кипения растворителя;
- режим сигнализации;
- режим автоматического приёма;
- наблюдение за потоком охладителя в конденсаторе, температурными датчиками и испарителем и др.
| |
AUTOCOL 1" |
AUTOCOL 1.5" |
AUTOCOL 2" |
| Размер испарительной колбы |
5 л |
12 л |
22 л |
| Номинальный объём |
3,7 л |
9 л |
17 л |
| Производительность (по ксилолу) |
2,5 л/ч |
6 л/ч |
9 л/ч |
| Число теоретических тарелочек |
15 |
15 |
15 |
| Задержка |
20 мл |
30 мл |
50 мл |
| Высота колонны |
600 мм |
600 мм |
600 мм |
| Упаковочный материал* |
нерж.сталь 316 |
нерж.сталь 316 |
нерж.сталь 316 |
| Уплотнения |
Pyrex, PTFE |
Pyrex, PTFE |
Pyrex, PTFE |
| Расход охлаждающей воды |
1,1 л/мин |
2,3 л/мин |
3,4 л/мин |
| Макс. температура дистилляции |
300°С |
300°С |
300°С |
| Питание |
220 В / 50 Гц |
220 В / 50 Гц |
220 В / 50 Гц |
| Габаритные размеры |
62,5 х 60 х 205 мм |
62,5 х 60 х 230 мм |
62,5 х 60 х 230 мм |
| Вес |
45 кг |
55 кг |
65 кг |
* - в зависимости от задачи специалисты компании могут предложить другой упаковочный материал
Решаемые задачи (примеры очистки растворителей):
Получение метанола высокой чистоты
Метанол с чистотой 99,9% можно получить на основе 90%-смеси с помощью отбора одной фракции при 60-63,5°С и повторной обработке при 63,8-63,9°С с кратностью орошения 5:1. При мощности нагрева 1300 Вт, колонны 1.5" и скорости дистилляции 1 л/ч выход метанола высокой чистоты составил 93%.
Получение ацетона высокой чистоты
Дистилляцию 30% водного раствора ацетона проводили на AUTOCOL 1.5" при кратности орошения 3:1. Тепло автоматически подводилось в три этапа от 800 до 950 Вт. Средняя скорость дистилляции составляла 1,16 л/ч.
Выход 99,9%-ацетона составил 92,7%.
Очистка ацетонитрила
Из 50% раствора был получен 85% азеотроп, содержащий 85% ацетонитрила и 14% воды. Процесс проводили на AUTOCOL 1.5" с кратностью орошения 2:1 и средней скоростью дистилляции 1 л/ч.
Фракционирование полимерного эфира
Полимерный эфир разделяли на AUTOCOL 1". Рефлюкс имел температуру кипения на 25°С ниже, чем продукт с мономерами и другими добавками. С помощью микропроцессорного контроллера низкокипящая фракция была "отрезана", а дистилляция была проведена в узком температурном диапазоне. Контроллер позволил получить три дистиллята с разными температурами кипения.
|
