Промышленное оборудование >> реакторы эмалированные >> арматура >> крепления и уплотнения для фланцев
Безопасные крепления Estrella Безопасные крепления Estrella Безопасные крепления Estrella
Безопасные крепления Estrella

Фланцевые соединения размером до DN200 могут быть оснащены специальными креплениями Estrella Safety Flange, которые обеспечивают равномерное распределение сил при затягивании болтов. В креплениях Estrella используются только 4 болта, а в классических фланцах имеется еще 2 дополнительных болта для стяжки самого крепления. С помощью креплений Estrella можно зафиксировать фланцы в считанные секунды.

Распределение усилия на креплении Estrella и на классическом креплении согласно DIN.


Безопасные крепления DIN Безопасные крепления Estrella

Безопасные крепления Estrella позволяют использовать уплотнения из любых материалов, а не только из PTFE (тефлона). Потеря стяжки креплений после нескольких циклов - минимальная.


Преимущества безопасных креплений Estrella
  • Совместимы со всеми типам уплотнений
  • Быстрая, безопасная и точная сборка
  • Стабильность стяжки долгое время
  • Отсутствие дополнительных болтов
  • Лучшая совместимость с GMP
  • 100% совместимость со стандартными трубами по DIN

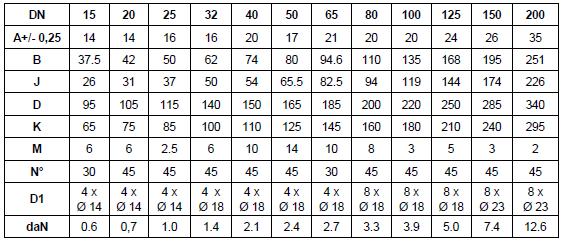

В таблице приведены основные размеры и вес безопасных креплений Estrella для фланцев









Стандартные крепления согласно DIN 28150

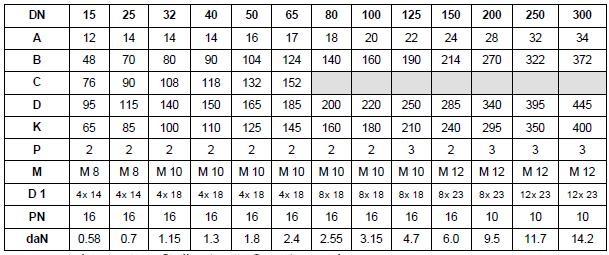

В таблице приведены основные размеры и вес стандартных креплений для фланцев согласно DIN28150




Уплотнения для труб

В качестве уплотнений для эмалированных фланцев используют PTFE особой формы. PTFE уплотнение имеет изогнутую форму, внутри располагается кольцо из нерж.стали и армированное волокно. Благодаря такой конструкции при стягивании фланцев уплотнение чуть сжимается и амортизирует напряжение.

Данные уплотнения могут работать в температурном диапазоне от -30 до +230°С и при давлении до 25 бар (DN20-DN80).


тип состав толщина стандартная / при сжатии температура
1 Классическое уплотнение PTFE-основа с армированным волокном и с центральным кольцом (или без него) 7 мм / 5 мм (до DN250)
10 мм / 8 мм (DN300)
-25 … +160°С
2 Классическое уплотнение PTFE-основа с графитовой вставкой и с центральным кольцом (или без него) 7 мм / 5 мм (до DN250)
10 мм / 8 мм (DN300)
-50 … +230°С
3 Модифицированное PTFE-уплотнение 3.2 … 6.3 мм -50 … +200°С
4 Развальцованный PTFE 3 … 6 мм -50 … +230°С

Перейти на сводную страницу по арматуре для эмалированных реакторов
