Анализатор размера волокон FiberShape FiVer - это мощная система, позволяющая измерить длину пересекающихся или непересекающихся жестких волокон, а также охарактеризовать оптические свойства (цвет и прозрачность). Особенно подходят для стекловолокна или углеродного волокна длиной до 10 см. Измерения соответсвуют ISO 9276-6.
Основан на сканере среднего размера MF. Дополнительно может быть укомплектован оптическим микроскопом.
Программное обеспечение для анализатора FiberShape FiVer позволяет проанализировать до 500 000 волокон за анализ. Время анализа занимает порядка 15 минут от приготовления образца до получения результата (отчета). В отчете будет информация не только о длине (толщине) волокон, но и форме, ориентации, удлиненнии, цвете волокон. Распределение волокон по размеру частиц будет представлено в числовом эквиваленте и в виде диаграммы.
В отличие от анализатора размера волокон FiberShape Basic данный анализатор может анализировать и пересекающиеся волокна. Поэтому анализатор FiberShape FiVer в основном используют для стекловолокна и углеродного волокна.
FiberShape FiVer
Размер области сканирования:
6 х 12 см
Оптическое разрешение:
9 мкм
Длина измеряемого волокна:
10 мкм … 10 см
Толщина измеряемого волокна:
2,5 мкм … 1 мм
Пример 1. Стекловолокно
Длина стекловолокна играет важную роль в определении механических свойств, таких как растяжение, модуль прочности и разрушения. Толщина волокон была определена на анализаторе размера волокон FiberShape Basic.
Измерение длины стекловолокна

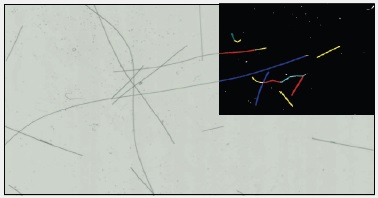

Стекловолокно, сканированное при 2400 dpi
Черное наложение: распознавание волокон на FiVer
Измерение толщины стекловолокна
Стекловолокно, сканированное при 14600 dpi
Черное наложение: распознавание волокон на FibreShape
Пример 2. Углеродное волокно
Измерение длины углеродного стекловолокна
Стекло волокно, сканированное при 2400 dpi
Черное наложение: распознавание волокон на FiVer
Измерение толщины углеродного стекловолокна
Стекло волокно, сканированное при 3000 dpi
Черное наложение: распознавание волокон на FibreShape
Пример 3. Углеродное волокно цикличное
Измерение длины углеродного волокна
Диаграмма сравнения длины двух цикличных углеродных волокон
Стекловолокно, сканированное при 2400 dpi
Стекловолокно, сканированное при 14600 dpi
Стекло волокно, сканированное при 2400 dpi
Стекло волокно, сканированное при 3000 dpi
