Тонкоплёночные испарители EYELA (Япония)

Брошюры по испарителям  Статьи по пленочным испарителям
Роторные испарители >> Тонкопленочные испарители EYELA

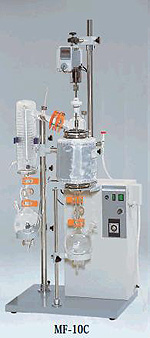

Испаритель для очиски материалов, чувствительных к температуре

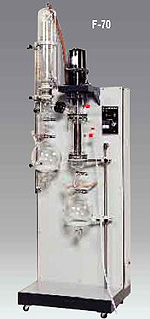

Тонкопленочный испаритель для пенообразующих сред

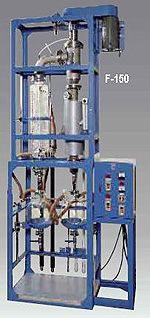

Промышленный пленочный испаритель для сред с высокой температурой кипения

Тонкопленочные испарители спроектированы для концентрирования или очистки материалов, чувствительных к температуре, а также склонных к пенообразованию или имеющих высокую вязкость или температуру кипения.

Продукт попадает в цилиндрический корпус и размазывается по его стенкам в тонкую пленку с помощью вращающихся лопастей. Эффективность работы увеличивается, а время - снижается при проведении испарения под вакуумом.

Испарительная часть (цилиндрический корпус) выполняется из боросиликатного стекла с рубашкой для поддержания заданной температуры испарения с помощью теплоносителя, температура которого задается термостатом. Для работы при высоких температурах корпус может быть сделан из нержавеющей стали с электрической нагревающей рубашкой (модель MF-10C).

Модель MF-10B оснащена датчиком, контролирующим количество жидкости, поступающей в испаритель, что дает возможность управлять концентрацией полученного продукта.

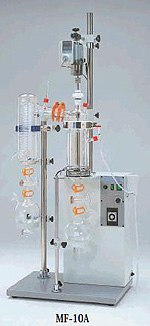

  MF-10A MF-10B MF-10C
Производительность*: 1,14 л/ч 1,14 л/ч 1,14 л/ч
Скорость вращения: 140 … 1200 об/мин 140 … 1200 об/мин 140 … 1200 об/мин
Испаритель: стекло стекло стекло
Ввод жидкости: игольчатый клапан таймер игольчатый клапан таймер игольчатый клапан таймер
Достигаемый вакуум: 133,3 Па 133,3 Па 133,3 Па
Температура: 5 … 130°С 5 … 130°С комн. … 180°С
Установка температуры: рубашка 0,04м2 рубашка 0,04м2 электромантия
Мощность нагрева: зависит от модели термостата зависит от модели термостата 800 Вт
Конденсатор: вертикальный 0,3 м2
Таймер: вкл./выкл., клапан вакуума
Приемная емкость: 1 л после конденсатора
1 л после испарителя
Габаритные размеры: 625 х 400 х 1416 мм
Вес: 40 кг
* Производительность приведена при циркуляции горячей воды (70°С) и вакууме

Тонкопленочные испарители производительностью от 1.7 л/ч для концентрирования высококипящих и пенообразующих продуктов имеют специальное контрольное кольцо, позволяющее определить наличие однородной тонкой пленки в испарителе.

Контроль скорости нагрева и соотношения конденсируемой и испаряемой фазы осуществляется за счет регулирования скорости вращения лопастей. Сырье подается в испаритель непрерывно с помощью перекачивающего насоса (опция), в испарителе оно находится не долго, поэтому не успевает разрушиться или трансформироваться.

Модель F-70 может иметь стеклянный испарительный корпус с рубашкой, для испарения продуктов до 200°С корпус может быть выполнен из нержавеющей стали с электрообогревом или с термостатируемой рубашкой для нагрева маслом. Испарительный корпус моделей F-150 и F-200 выполнен из нержавеющей стали и может нагреваться с помощью горячей воды или пара. Чем ниже давление, тем лучше разделение, но ниже скорость.

  F-70 F-150 F-200
Производительность: 1.5 л/ч * 5,3 л/ч *
20 л/ч **
12 л/ч *
40 л/ч **
Скорость вращения: 140 … 1300 об/мин 180 … 1800 об/мин 180 … 1800 об/мин
Достигаемый вакуум: 133,3 Па 133,3 Па 133,3 Па
Испаритель: стекло
0,05 м2
нерж.сталь
0,125 м2
нерж.сталь
0,25 м2
Конденсатор: 0,5 м2 1.33 м2 3.0 м2
Приемная емкость
  - после конденсатора
  - после испарителя

3 л
3 л

10 л
10 л

20 л
20 л
Габаритные размеры 500 х 100 х 620 мм 600х1150х2760 мм 900х1400х3050 мм
* Производительность приведена при циркуляции горячей воды (70°С) и вакууме.
** Производительно при нагреве паром (98.1 кПа*ч)
