Лабораторное оборудование >> насосы >> >> Шприцевые насосы высокого давления Teledyne ISCO серия D

Шприцевые насосы высокого давления Teledyne ISCO серия D

         Каталоги и брошюры по насосам

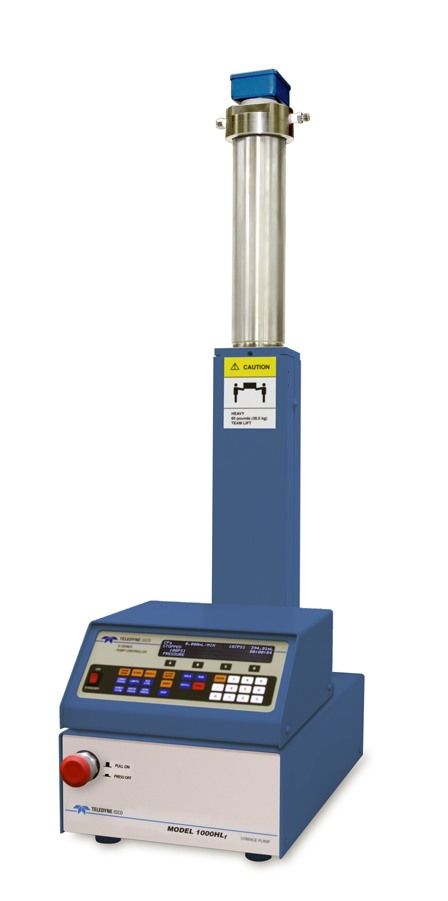

Шприцевой насос высокого давления Teledyne 500D Шприцевой насос высокого давления Teledyne 30D

Шприцевой насос высокого давления Teledyne ISCO серии D состоит из шприцевого насоса и контроллера. Для организации различных условий перекачивания или дозирования к контроллеру может подключаться до 4 шприцевых насосов. Все части насоса, контактирующие с перекачиваемой средой, выполнены из материала Nitronic 50 (аналог SS316), возможно исполнение в материале Хастеллой. Стандартные уплотнения - тефлон с графитовой пропиткой, обеспечивающей долгий межсервисный интервал. Насос имеет специальную поршневую промывочную манжету, которая позволяет промыть стенку цилиндра позади первичного уплотнения, благодаря чему снижается коррозионное и абразивное воздействие на поршень от дозируемой жидкости.

Типы перекачиваемых жидкостей:
  • Водные и органические среды
  • Агрессивные жидкости
  • Сжиженные газы
  • Сверхкритические флюиды
  • Суспензии и пасты
  • Нагретые жидкости
  • Вязкие жидкости

Все насосы серии D имеют механическую и электрическую защиту от сбоев, в дополнение к заводским настройкам или заданным пользователем ограничениям.

Опции:
  • Материал изготовления - Хастеллой
  • Рубашка для нагрева/охлаждения поршня
  • Высокотемпературные датчики давления (для работы с цилиндром насоса, нагретым максимум до 200 ° C)
  • Высокоточные датчики давления (линейная точность 0,1%
  • ПО для графического программирования LabVIEW от National Instruments
  • Уплотнения, оптимизированные для специальных применений:
    - первичный тефлон для коррозийных жидкостей,
    - усиленный тефлон для суспензий и вязких жидкостей, растворов солей,
    - высокотемпературные, низкотемпературные и сверхвысокочастотные полиэтилены.
Режимы работы насоса:
  • Поддержание постоянного давления на выходе
  • Поддержание постоянной скорости потока
  • Градиент давления или скорости потока
  • Градиент концентрации (для систем из двух насосов)
  • Точное дозирование заданного объема в единицу времени
  • Режим заполнения цилиндра
Контроллер серии D

Контроллер серии D предлагает множество различных режимов работы и функций, также доступна разработка ПО под конкретную задачу.

Стандартные режимы работы:

  • постоянный поток
  • постоянное давление
  • программирование расхода или давления
В контроллер встроены следующие интерфейсы:
  • USB/RS232 последовательный
  • RS485/Ethernet—Modbus RTU

По требованию заказчика контроллер может также оснащаться аналоговыми входами и/или выходами (токовыми 4-20 мА или по напряжению 0-5 В, 0-10 В) для внешнего управления системой.

При управлении через компьютер доступны - запуск/остановка насоса и установить постоянное давление и/или поток.

Сферы применения

Для непрерывного потока см. Сдвоенные насосные системы с выбором клапанных пакетов.

Модель 1000D 500D 260D 100DX 65D 30D
Поток 0,001 … 408
мл/мин
0,001 … 204
мл/мин
0,001 … 107
мл/мин
0,00001 … 50
мл/мин
0,00001 … 25
мл/мин
0,00001 … 22
мл/мин
Макс.
давление
2 000 psi
(137,9 бар)
3 750 psi
(258,6 бар)
7 500 psi
(517,0 бар)
10 000 psi
(689,5 бар)
20 000 psi
(1390,0 бар)
30 000
(2068,4 бар)
Соединение 1/4" NPT 1/8" NPT Valco 1/8" NPT Valco 1/8" NPT Valco 1/4" NPT F250C 1/4" NPT
Размеры 47х27х102 см 47х27х102 см 47х27х101 см 47х27х101 см 47х27х101 см 47х27х100 см

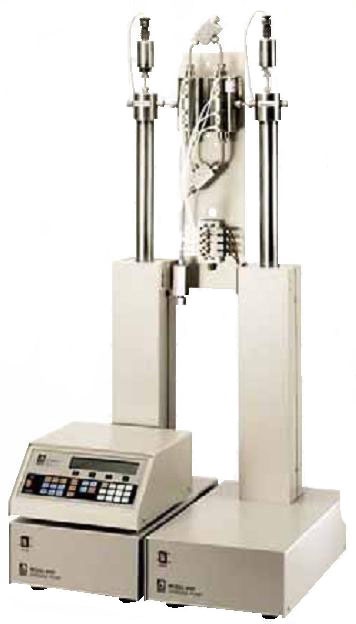

Система непрерывного потока Teledyne серии D с пневмоклапаном

Системы непрерывного потока Teledyne ISCO серии D

Системы непрерывного потока Teledyne ISCO серии D соединяют два модуля насоса с одним контроллером и используют активный или пассивный (обратный) клапан, чтобы обеспечить непрерывную подачу практически любой жидкости. Контроллер заправляет один насос во время подачи перекачиваемой среды из другого, используя специальные алгоритмы для выравнивания давления и расхода обоих насосов. Это обеспечивает практически безимпульсный переход при переключении насоса и сохранение точного расхода.

Доступны три различных комплекта клапанов для перекачки всех типов жидкостей и конкретных требований вашего эксперимента или процесса.

Пневматический (воздушный) клапан с непрерывным потоком

Принцип работы клапанов шприцевого насоса высокого давления Teledyne серии D

Системы воздушного клапана изготовлены из Hastelloy C-276 с уплотнениями Chem-Raz, могут нагреваться до 160°C, они надёжно работают практически с любой жидкостью, включая вязкие и/или коррозийные растворы. Пневматические клапаны с постоянным объёмом не имеют потери или переноса жидкости при открытии и закрытии. Они автоматически переключаются контроллером, но требуют источника воздуха от 80 до 100 фунтов на квадратный дюйм(5,5-6,9 бар).

Электрические клапаны системы непрерывного потока

Блок электрических клапанов полностью управляется контроллером насоса серии D и не требует никаких других дополнительных подключений. Надежный шток-шаровой клапан рассчитан на работу до тысячи часов в агрессивных условиях. Изготовленные из Hastelloy C-276 и Inconel 718, эти клапаны могут нагреваться до 200°C и могут работать с широким спектром агрессивных жидкостей, сжиженных газов, летучих жидкостей и вязких растворов.

Обратные клапаны с непрерывным потоком

В конструкции пассивного обратного клапана используются двойные шарикоподшипниковые патроны, обеспечивающие надёжную непрерывную подачу. Для системы обратных клапанов, в отличие от электрических и пневмо клапанов, предъявляются повышенные требования к низкой вязкости и чистоте перекачиваемой жидкости, а давление на выходе из насоса должно быть на 200 фунтов/кв. дюйм(13,8 бар) выше давления на входной линии насоса. Все эти особенности делают данные клапаны дешевле, но уменьшает сферу их использования.
