Каталитический реактор RuboCAT
Каталитические реакции являются основой многих химических и нефтехимических процессов. В гетерогенном катализе катализатор и вещества, необходимые для реакции, присутствуют в разных фазах: реагенты обычно являются жидкими или газообразными, в то время как в качестве катализатора в реакторе часто используется твердое вещество. Для определения характеристик соответствующих катализаторов доступны разные методы измерения. Гетерогенно-каталитические реакторы RuboCAT обеспечивает надежную и гибкую работу всеми распространенными методами.
Особенности и преимущества анализатора RuboCAT

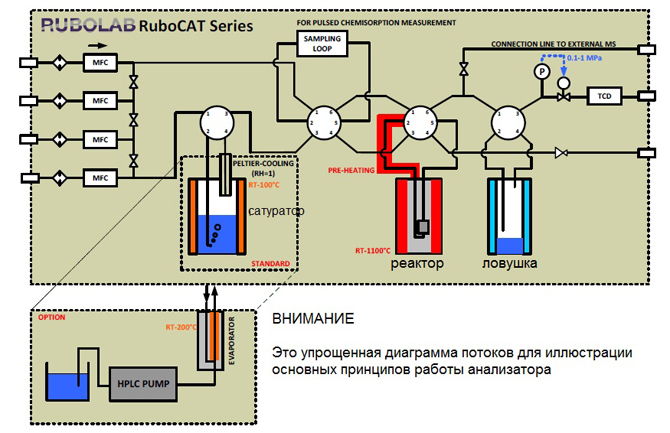

Компактный анализатор RuboCAT можно настраивать под определенные требования оператора. Система включает:
Высокоточные массовые расходомеры газа
Четыре термомассовых контроллера расхода газа работают в диапазоне от 2 до 100 мл/мин. Другие скорости потока доступны по запросу.
Измерения под давлением до 1 МПа (10 бар).
Каталитический анализатор оснащен регулятором противодавления, позволяющим создавать динамическую газовую атмосферу до 1 МПа.
Генератор влаги
Стандартная версия реактора каталитических процессов уже содержит сатуратор, который может генерировать потоки увлажненного газа. Регулируя расход и температуру, можно достичь разных уровней относительной влажности.
Дозирование водяного пара (опция)
Дополнительно анализатор может быть оснащен ВЭЖХ-насосом с испарительной ячейкой для дозирования пара с высокой точностью. Любые сконденсированные жидкости удаляются до регулятора давления с помощью встроенной охлаждаемой ловушки.
Широкий температурный диапазон
Температура реактора каталитического гидрирования регулируется в диапазоне от 25 до 1100°C. Пользователь может установить скорость нагрева от 1 до 25°C/мин.
Зона пред-нагрева
В областях высокого давления поток газа может привести к неоднородному распределению температуры внутри реактора каталитических процессов. Для компенсации этого эффекта до подачи в каталитический реактор поток газа электрически подогревается.
Встроенный датчик теплопроводности (TCD)
Стандартная версия уже оснащена датчиком теплопроводности, который используется для анализа состава сухого газа.
Интеграция с масс-спектрометром (опция)
Анализатор может быть соединен с масс-спектрометром, что обеспечивает еще более высокую точность анализа состава жидкости. Этот каталитический реактор также позволяет анализировать фракции пара.
| |
RuboCAT |
| Количество входов для газа: |
4 |
| Тип разъемов: |
1/8" Swagelok |
| Тип расходомеров: |
термо-массовые |
| Диапазон потока: |
2 … 100 мл/мин |
| Давление в системе: |
0,1 … 1 МПа |
| Температура в системе: |
25 … 1100°С |
| Скорость нагрева: |
1 … 25°С/мин |
| Тип термодатчика: |
термопара К-типа |
| Зона пред-нагрева: |
имеется |
| Генератор влажности: |
встроен в сатуратор |
| Парогенератор: |
опция |
| Камера контроля температуры: |
имеется (чтобы избежать конденсата) |
| Размер реактора (диаметр): |
5 … 10 мм (под заказ пользователя) |
| Датчик тепплопроводности: |
встроен |
| Объем петли для образца: |
до 10 мл (зависит от клиента) |
| Питание: |
220 В / 50 Гц |
| Размеры (ШхГхВ) |
890 х 500 х 630 мм |
Примеры измерений
Пример 1. Запрограммированное снижение температуры (TPR)
Режим TPR используется для исследования восстанавливаемости или термического поведения катализаторов в реакторе в зависимости от температуры. Обычно в качестве восстановителя используется Н2. На рисунке показаны данные TPR, измеренные для образца оксида никеля (NiO), согласно уравнения: NiO + H2 → Ni + H2O.
Пример 2. Температурно-программируемая десорбция (ТПД)
Энергия связи фазы адсорбата может быть определена с помощью измерения в режиме TPD. Материал, предварительно загруженный адсорбатом, нагревают при определенных условиях, что приводит к процессу десорбции ранее адсорбированных молекул. Десорбция обнаруживается с помощью теплопроводности (TCD) или масс-спектрометрии (MS).
Пример 3. Кривая прорыва (BTC)
Измерение кривых прорыва является широко используемым методом оценки адсорбционной способности и соответствующей кинетики: газовая смесь (например, CO2-N2) протекает через адсорбер, заполненный сорбентом. Предпочтительный адсорбирующий компонент будет прилипать к материалу. После насыщения компонент прорывается и обнаруживается подходящим газовым анализом.
Анализатор катализаторов от “Тирит”
Компания “Тирит” специализируется на подборе и продаже лабораторного оборудования. Мы работаем с ведущими производителями и гарантируем своим клиентам высокое качество и выгодные условия поставки. Технические специалисты нашей компании всегда готовы помочь в подборе оборудования и комплектующих, сопроводить запуск и провести обучение персонала. Чтобы заказать анализатор катализаторов RuboCAT или получить консультацию — позвоните нам по телефону +7 (495) 223-18-03 или напишите на info@tirit.org.
|
