Нутч-фильтр: принцип работы, схема, применение, виды

Оглавление:

Что такое нутч-фильтр
Определение и назначение нутч-фильтра
Конструкция нутч-фильтра
Принцип работы нутч-фильтра
Цикл работы нутч-фильтра: пошаговый процесс
Виды нутч-фильтров
Применение
Преимущества и ограничения технологии

Краткое содержание статьи

Нутч-фильтр — это специализированное фильтрационное оборудование для разделения смесей твердых частиц и жидкостей, широко применяемое в химической, фармацевтической и биотехнологической промышленности. Принцип работы нутч-фильтра — комбинация действия вакуума и гравитации. В отличие от традиционных методов механической фильтрации, нутч-фильтры позволяют не только отделить твердую фазу, но и провести промывку, сушку и выгрузку продукта в одном аппарате. Это делает технологию незаменимой для производства фармацевтических субстанций, тонких химикатов и кристаллических продуктов, а также при работе с плотными, агрессивными, токсичными веществами. Конструктивно нутч-фильтр представляет собой цилиндрический корпус с фильтрующим дном, патрубками для подачи суспензии, отвода фильтрата и промывочных сред, а в ряде исполнений – с мешалкой для перемешивания. Основные виды нутч-фильтров по типу конструкции: открытые – без крышки и закрытые – с герметичной крышкой и системой патрубков.

Производство нутч-фильтров должно соответствовать российским и международным стандартам качества: ГОСТ Р 51126-98, ГОСТ Р 51127-98, ГОСТ Р 58810-2020, ГОСТ Р 52249-2009, ГОСТ 34347‑2017,ТР ТС 010/2011, ASME BPVC (Boiler and Pressure Vessel Code), ASME BPE (Bioprocessing Equipment).

Что такое нутч-фильтр

Одна из частых лабораторных и производственных задач – разделения твердой и жидкой фаз исходной смеси. Это требуется, например, для выделения чистого продукта, очистки раствора от примесей, осветления раствора. Процесс фильтрации позволяет получить более чистое вещество. Для решения этой задачи применяются различные способы разделения. Однако при специфических задачах – работе с вязкими средами, очень плотным осадком или необходимости промывки и сушки осадка, стандартные механические фильтры не эффективны. В подобных ситуациях используют нутч-фильтры, обеспечивающие более интенсивную и управляемую фильтрацию.

Определение и назначение нутч-фильтра

Нутч-фильтр — это оборудование для разделения суспензий на жидкость (фильтрат) и твердое вещество (осадок) под действием вакуума. Нутч-фильтр представляет собой вертикальный цилиндрический сосуд с перфорированным днищем, покрытым фильтровальной тканью или сеткой. Под фильтром создается вакуум, что ускоряет прохождение суспензии через фильтр-перегородку. В процессе стекания осадок накапливается на поверхности фильтра, а фильтрат отводится в приемную емкость. Конструкция позволяет проводить многократные циклы фильтрации, промывки и сушки без выгрузки материала.

Отличие нутч-фильтров от простых гравитационных фильтров — более глубокое обезвоживание осадка и возможность его последующей промывки и сушки в одной и той же замкнутой системе. Технология особенно эффективна для работы с кристаллическими продуктами, требующими высокой чистоты; с высоковязкими, агрессивными и токсичными веществами; с высокотемпературными средами; с плотными осадками. Нутч-фильтры используются для фильтрации суспензий с концентрацией твердых частиц от 5 до 50% по массе, широко применяются как в лабораторных условиях для отработки технологий, так и в промышленном масштабе для серийного производства.

Конструкция нутч-фильтра

Конструкция нутч-фильтров может существенно различаться в зависимости от технологических задач и требований к процессу. Оборудование выпускается в открытом или закрытом исполнении, с мешалкой или без нее. Дополнительно могут предусматриваться системы промывки и сушки осадка различного типа, а также разнообразные патрубки, штуцеры и технологические люки. При этом в основе любого нутч-фильтра лежит базовая конструктивная схема, к которой при необходимости добавляются функциональные элементы и опции.

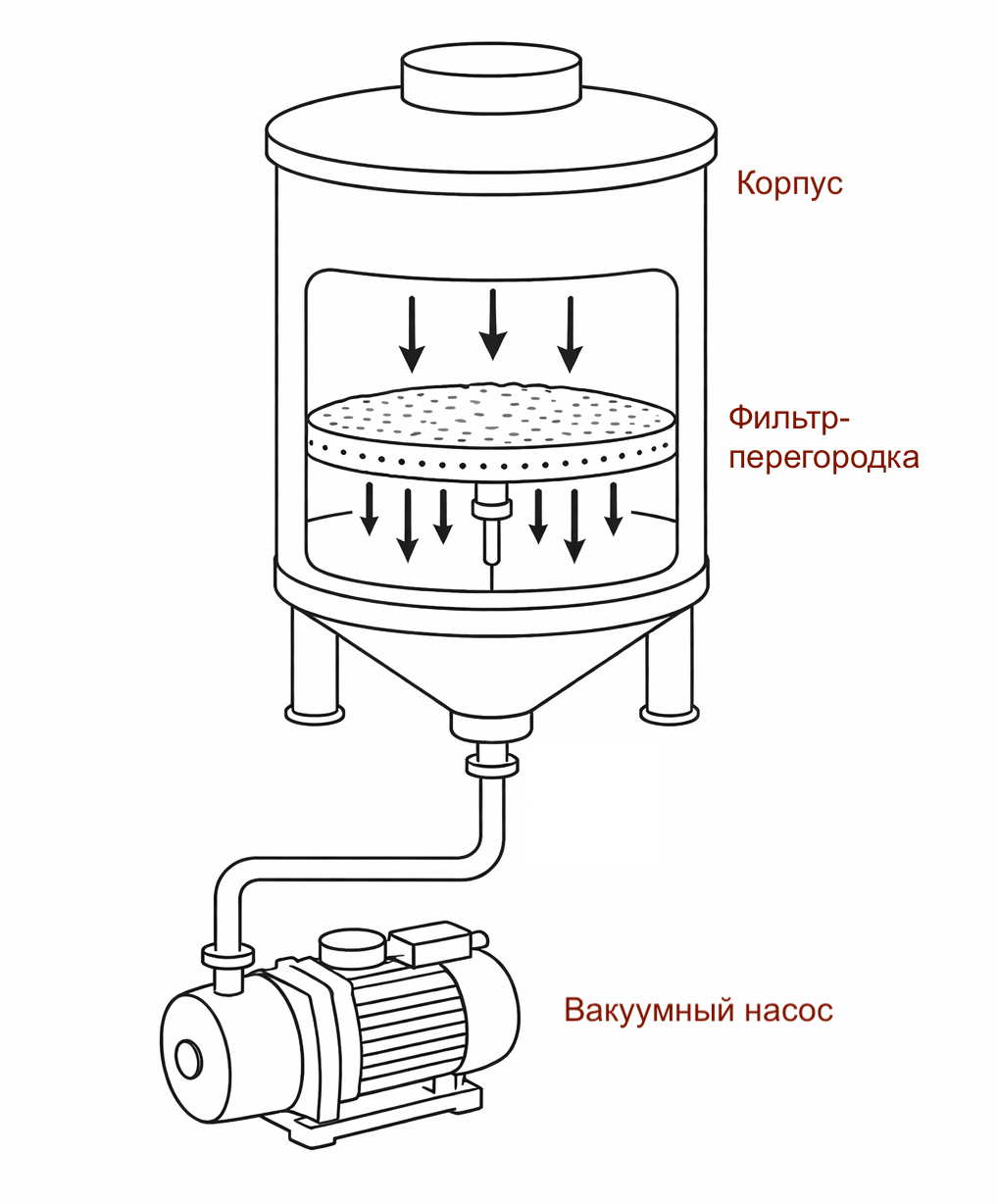

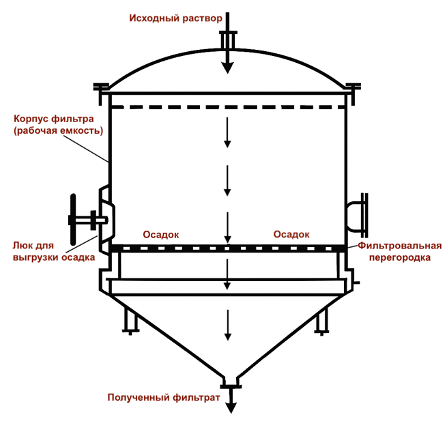

Общая схема устройства

Основные элементы конструкции нутч-фильтра:

• Корпус (то же, что рабочая емкость, резервуар) — вертикальной формы, в зависимости от задач из боросиликатного стекла или нержавеющей стали, может быть оснащен рубашкой терморегуляции.
• Фильтр-перегородка — расположена внутри корпуса, внизу. Состоит из металлической решетки, плотно закрепленной по периметру корпуса и уложенного на нее мелкоячеистого материала-сетки из полипропилена, полиэстера или PTFE. Размер ячеек сетки от 1 до 200 мкм в зависимости от технологических задач.
• Вакуумный насос — подключается через трубопровод с запорной арматурой и создает вакуум под фильтр-перегородкой, что вместе с силой тяжести заставляет фильтрат быстрее стекать вниз.

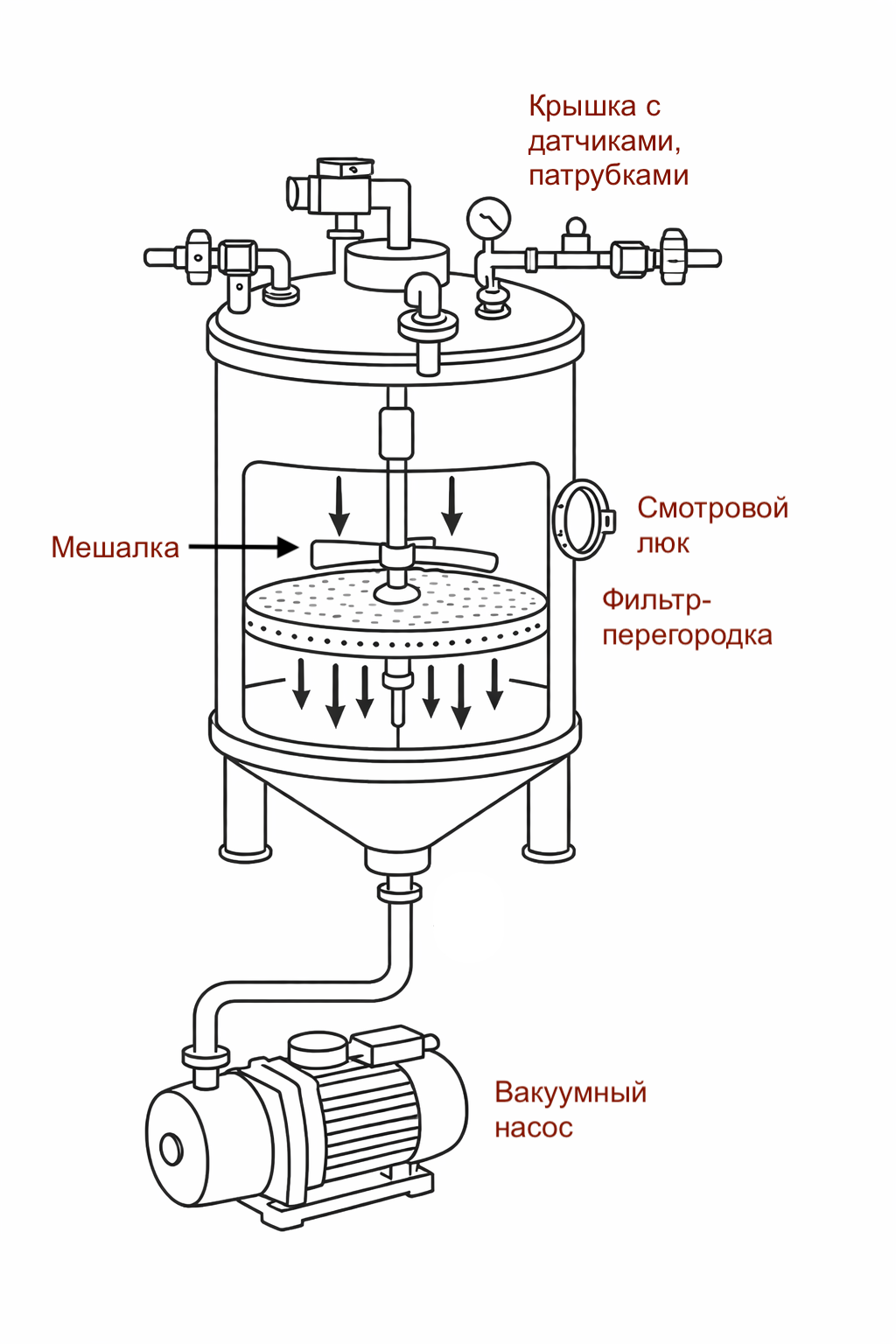

Дополнительные элементы конструкции:

• Штуцеры для подачи исходной смеси, откачки из резервуара воздуха и слива готового фильтрата, датчики давления и температуры.
• Люк или откидное дно для выгрузки осадка.
• Смотровой люк.
• Рубашка и система обогрева или охлаждения рубашки корпуса.
• Мешалки для смеси (опционально).
• Ресивер для исключения попадания жидкости в насос.
• Подъемник.
• Монтажная рама, на которой расположено устройство.

Вакуумный насос как основа технологии

Основа технологии нутч-фильтрования — создаваемый в корпусе фильтра вакуум, что позволяет проводить фильтрацию быстрее и эффективнее. Для создания вакуума используется вакуумный насос, он создает и поддерживает необходимое разрежение в нижней камере фильтра на протяжении всего цикла фильтрации. Система включает ресивер для сглаживания пульсаций давления и защиты насоса от попадания жидкости. Автоматические системы контролируют уровень разрежения и регулируют производительность насоса в зависимости от стадии процесса. Подробнее о выборе оборудования читайте в статье Вакуумные насосы для фильтрования.

Фильтрующая перегородка

Фильтрующая перегородка выполняется из нержавеющей стали, спекшегося стекла или полимерных материалов: полипропилена, тефлона, PEEK с размером пор от 1 до 200 микрометров. Материал перегородки выбирается с учетом химической стойкости к обрабатываемым средам и рабочей температуры процесса. Металлические сетки из нержавеющей стали применяются для высокотемпературных процессов. Перегородка должна обеспечивать полное задержание твердых частиц при минимальном гидравлическом сопротивлении потоку жидкости.

Принцип работы нутч-фильтра

Роль вакуума и гравитации

Принцип работы нутч-фильтра заключается в сочетании действия гравитации и вакуума.

Гравитация обеспечивает естественную подачу исходной смеси к фильтрующей поверхности — под действием собственного веса и гравитации смесь свободно стекает вниз и проходит через фильтровальную перегородку, где твердые частицы задерживаются, формируя осадок. Даже без создания вакуума гравитация обеспечивает первичное движение жидкости через фильтр и способствует начальной стадии фильтрации.

Вакуум, создаваемый вакуумным насосом, снижает давление под фильтровальной перегородкой, что заставляет жидкость проходить через ткань и осадок быстрее. Степень разрежения обычно составляет от 0,6 до 0,9 бар, что обеспечивает оптимальную скорость процесса без разрушения структуры осадка.

Комбинация этих двух сил обеспечивает высокую скорость фильтрации — до 100-500 л/м²*ч в зависимости от свойств суспензии и объема нутч-фильтра. Это быстрее стандартных гравитационных методов в среднем в 5-10 раз. Технология вакуумной фильтрации позволяет достичь остаточной влажности осадка 5-15%, что значительно лучше показателей гравитационных методов (сушка в вакууме позволит дополнительно снизить влажность).

Разница давлений как ключевой фактор

Скорость и эффективность процесса фильтрации напрямую зависит от величины перепада давления между верхней и нижней частью аппарата. В открытых нутч-фильтрах вакуум создает разрежение 0,6-0,9 бар, что при атмосферном давлении сверху дает движущую силу 60-90 кПа. В закрытых нутч-фильтрах дополнительно может подаваться избыточное давление 1-6 бар в верхнюю часть корпуса, что увеличивает перепад до 160-690 кПа и ускоряет фильтрацию в 2-5 раз. Величина перепада давления определяет скорость прохождения жидкости через осадок согласно закону Дарси — скорость пропорциональна перепаду давления и обратно пропорциональна вязкости жидкости и сопротивлению осадка. Для вязких жидкостей или плотных осадков требуется больший перепад давления. Процесс оптимизируется подбором оптимального режима вакуумирования или подачи давления, что позволяет сократить время цикла на 30-50% по сравнению с гравитационной фильтрацией.

Цикл работы нутч-фильтра: пошаговый процесс

Этап 1. Заполнение суспензией

Цикл начинается с подачи суспензии в корпус нутч-фильтра через верхний штуцер или открытую горловину. Суспензия заполняет объем до уровня 60-80% высоты корпуса, обеспечивая достаточное гидростатическое давление для начала фильтрации. В моделях с перемешиванием мешалка включается для поддержания частиц во взвешенном состоянии и предотвращения преждевременного оседания. Скорость подачи регулируется для предотвращения переполнения и разбрызгивания. На этом этапе формируется первичный слой осадка на фильтровальной ткани, который становится основой для дальнейшей фильтрации.

Этап 2. Фильтрация под вакуумом

После заполнения включается вакуумный насос, создающий разрежение под фильтровальной перегородкой. Жидкость начинает проходить через ткань и осадок, стекая в приемную емкость для фильтрата. Фильтрация продолжается до полного удаления свободной жидкости, что занимает от 10 минут до 2 часов в зависимости от объема и свойств суспензии. Вакуум поддерживается на уровне 0,6-0,9 бар для обеспечения максимальной скорости процесса. По мере накопления осадка его сопротивление увеличивается, что приводит к снижению скорости фильтрации. Процесс считается завершенным, когда фильтрат перестает поступать, а поверхность осадка становится сухой на вид.

Этап 3. Промывка осадка

Промывка необходима для удаления примесей из пор осадка и повышения чистоты продукта. Промывная жидкость (чистый растворитель или вода) подается через распределительное устройство на поверхность осадка. Жидкость проходит через слой осадка под действием вакуума, вытесняя загрязнения. Промывка проводится в 1-3 стадии с использованием объема жидкости, равного 50-150% от объема осадка. В агитированных (перемешивающих) нутч-фильтрах мешалка может включаться для перемешивания осадка и более эффективной промывки. Эффективность промывки контролируется анализом фильтрата на содержание примесей.

Этап 4. Сушка осадка

Сушка осадка проводится продувкой воздуха или инертного газа через слой осадка при продолжающемся вакуумировании. Дополнительно может использоваться обогрев рубашки корпуса до температуры 40-120°C для ускорения испарения растворителя. Продолжительность сушки составляет от 30 минут до 8 часов в зависимости от требуемой остаточной влажности (обычно 1-5%). В закрытых нутч-фильтрах сушка проводится в инертной атмосфере для предотвращения окисления продукта. Контроль влажности осуществляется взвешиванием образцов после сушильного шкафа или анализом методом Карла Фишера.

Этап 5. Выгрузка осадка

Выгрузка осадка производится механически через нижний разгрузочный люк или вручную через верхнюю горловину. В автоматизированных моделях предусмотрены скребковые механизмы или опрокидывающиеся фильтровальные пластины для полного удаления продукта. Осадок выгружается в приемные контейнеры или напрямую на упаковочную линию. После выгрузки фильтровальная ткань очищается промывкой или заменяется на новую. Цикл завершается подготовкой оборудования к следующей загрузке, включая проверку герметичности и работоспособности вакуумной системы.

Виды нутч-фильтров

Нутч-фильтры классифицируются на открытые и закрытые типы в зависимости от конструкции верхней части и способа создания движущей силы фильтрации. Выбор типа определяется свойствами обрабатываемых материалов, требованиями безопасности и производительностью процесса.

Открытые нутч-фильтры

Открытые нутч-фильтры представляют собой открытый корпус цилиндрической формы, без крышки. Исходный раствор просто заливается сверху. Работают как все нутч-фильтры под вакуумом, создаваемым внизу емкости с помощью вакуумного насоса. Простая конструкция, легкая загрузка, визуальный контроль, простое обслуживание, возможность тщательной промывки осадка. Применяются для растворов с высоким содержанием твердых примесей и крупных частиц, кристаллов, для неагрессивных и нелетучих жидкостей при температуре до 80 °C. Часто используются в лабораториях для отработки технологий и в малотоннажных производствах.

Закрытые нутч-фильтры

Закрытые нутч-фильтры — конструкция герметична, корпус снабжен съемной крышкой с патрубками и штуцерами для подачи исходного раствора и сжатого воздуха для нагнетания давления (опционально). Могут работать как только под вакуумом, так и под небольшим избыточным давлением до 6 бар, при этом разница давлений сверху и снизу фильтра не превышает 1 атмосферы (в отличие уже от друк-фильтров, где разница давлений больше). В таком случае насос нагнетает сжатый воздух в зону верхней части фильтра, над фильтровальной решеткой, продавливая фильтрат сквозь решетку. Давление сверху в сочетании с вакуумом снизу увеличивает движущую силу фильтрации в 3-5 раз по сравнению с открытыми моделями. Конструкция обеспечивает полную изоляцию процесса от окружающей среды, что критично при работе с токсичными, летучими или пожароопасными веществами. Закрытые аппараты позволяют проводить промывку и сушку в инертной атмосфере для предотвращения окисления продукта. Применимы для вредных и трудно фильтруемых веществ различных типов, для работы в условиях повышенных температур до 200 °C (более высокие температуры достижимы, но такие фильтры стоят дороже).

Нутч-фильтры с перемешиванием (агитированные)

Агитированные нутч-фильтры — это фильтры с мешалкой. Они могут быть как открытыми, так и закрытыми по типу конструкции и фактически не являются отдельным типом нутч-фильтров. Это скорее самая распространенная опция любого нутч-фильтра. Однако, именно ввиду высокой популярности перемешивающего устройства в нутч-фильтре, мы рассмотрим их как отдельный тип оборудования. Мешалка необходима для:

• предотвращения закупоривания, слеживания и прочих деформаций осадка,
• выравнивания слоя осадка,
• улучшения промывки,
• более равномерной сушки.

Агитированные фильтры применяются при работе с труднофильтруемыми, мелкодисперсными или склонными к уплотнению продуктами, где требуется точный контроль структуры фильтрационного слоя и качества конечного осадка.

Другие типы

Нутч-фильтры можно делить на типы не только по конструкции.

Например, по материалу, из которого изготовлены:

• боросиликатное стекло (как правило, для лабораторных и исследовательских задач),
• нержавеющая или эмалированная сталь (для пилотных и промышленных целей),
• реже различные виды полимеров: поливинилхлорид, полипропилен и т.д.

По объему:

• лабораторные,
• пилотные,
• промышленные.

Объем — субъективный критерий, но лабораторные модели в среднем от 500 мл до 10 литров, пилотные от 10 до 20-30 литров, промышленные от 50 литров.

Применение нутч-фильтров

Фармацевтика и биотехнология

В производстве лекарственных препаратов: антибиотиков, витаминов, гормонов. Для фильтрации активных фармацевтических ингредиентов (API, от англ. Active Pharmaceutical Ingredient), в том числе в стерильных условиях. Для извлечения ферментов, белковых соединений и других ценных биомолекул из сложных многокомпонентных смесей. Нутч-фильтры обеспечивают высокую чистоту продукта, соответствие требованиям GMP и минимальные потери дорогостоящих субстанций.

Химическая промышленность

Для фильтрации агрессивных сред, кислот, щелочей и органических растворителей, а также в синтезе пигментов, катализаторов и промежуточных продуктов. В производстве пестицидов, полимерных добавок, специальных химикатов и промежуточных продуктов. Закрытые модели под давлением позволяют работать с летучими растворителями (толуол, ацетон, метанол) без потерь и выбросов в атмосферу.

Пищевая промышленность

Для осветления сиропов, очистки и фильтрации растительных экстрактов, ароматических композиций, выделения пищевых добавок и др., с возможностью использования материалов с пищевыми допусками.

Другие отрасли

В косметической промышленности — для очистки экстрактов, масел, эмульсий, а также для отделения твердых частиц из гелей и паст, при работе с веществами вязкой консистенции.

Научные и исследовательские лаборатории — для апробирования процесса на малом количестве реактивов перед масштабирование на производстве или в научно-исследовательских задачах.

В горнодобывающей отрасли — для обезвоживания концентратов руд и извлечения ценных металлов.

Производство нутч-фильтров должно соответствовать российским и международным стандартам качества: ГОСТ Р 51126-98, ГОСТ Р 51127-98, ГОСТ Р 58810-2020, ГОСТ Р 52249-2009, ГОСТ 34347‑2017,ТР ТС 010/2011, ASME BPVC (Boiler and Pressure Vessel Code), ASME BPE (Bioprocessing Equipment).

Преимущества и ограничения технологии

Плюсы

• Высокая надежность и эксплуатационная стойкость.
• Технологическая простота устройства и использования.
• Высокая скорость процесса разделения, что особенно важно для крупнотоннажных производств.
• Многофункциональность — можно проводить фильтрацию, промывку, сушку и выгрузку в одном аппарате, сокращая количество технологических стадий и снижая потери продукта.
• Широкие возможности использования: применимость в работе с агрессивными, светочувствительными, высоковязкими веществами, возможность не менее эффективной эксплуатации в зонах высокой взрывоопасности.
• Широкие возможности опционального дооснащения циркуляционными термостатами, которые позволяют проводить химические реакции непосредственно в фильтре, программным управлением и т.д.

Минусы и ограничения

• Предел площади фильтрования — что площадь фильтрования зависит от площади емкости, а это определяет размер всей конструкции, поэтому нутч-фильтры не подходят для внушительных промышленных объемов.
• Внушительные размеры конструкции и, соответственно, необходимость большой площади помещения, где будет установлен фильтр.
• Периодический тип действия, в связи с чем различные сложности с выгрузкой осадка.
