CO2 экстрактор (сверхкритическая экстракция)

Представленные на данной странице экстракторы относятся к установкам сверхкритической флюидной экстракции (или установкам CO2 экстракции). Суть сверхкритического экстрактора заключается в вытяжке /извлечении концентрата вещества из раствора с помощью взаимодействия исходного раствора со сверхкритическим флюидом, выступающим в роли растворителя. Сверхкритический флюид (экстрагент) – это вещество в особом агрегатном состоянии, в котором нет отличий между газовым и жидким состоянием, соответственно, свойства такого вещества промежуточные между свойствами газа и жидкости. В качестве такого экстрагента чаще всего используется углекислый газ, поэтому оборудование закономерно называют CO2 экстракторами или углекислотными экстракторами.

Модели CO2 экстракторов

Оба прибора включают:

• толстостенную рабочую герметизируемую камеру;

• емкость для хранения сжиженной двуокиси углерода;

• насос для подачи двуокиси углерода и создания избыточного давления газа в рабочей камере;

• устройство нагрева рабочего вещества;

• датчики температуры и давления;

• запорную арматуру высокого давления;

• блок управления;

• систему рециклинга рабочего вещества;

• систему экстренного избавления от рабочего вещества из системы;

• другие узлы и механизмы, обеспечивающие выполнение изделием необходимых функций и безопасность его эксплуатации.


Принцип работы приборов

При помощи насоса рабочая камера заполняется рабочим веществом (CO2), подающимся из промышленного источника (баллона, трубопровода), при этом насос устанавливает давление рабочего вещества в рабочей камере от 0,1МПа до 15МПа (от 1 до 150 бар), а встроенное устройство нагрева обеспечивает его нагревание в диапазоне от 20°С до 100°С (оптимально до 40°С). По окончании обработки происходит автоматический сброс давления. В системе установлены сменные или легко очищаемые фильтры, обеспечивающие очистку рабочего вещества.

Границы значений параметров

Экстрактор обеспечивает нужное состояние рабочего вещества в рабочей камере при следующих значениях:

• давление – от 0,1МПа до 15МПа (от 1 до 150 бар)

• температура – от комнатной до 100°С


Используемое рабочее вещество

Двуокись углерода (углекислый газ СО2). Применяется при работе: в сжиженном, докритическом, сверхкритическом и газообразном состоянии.

Магистраль (трубка)

Нагнетание рабочего вещества производится из промышленного сосуда или газопровода в герметичную рабочую камеру по герметичной трубке.

Система контроля и управления параметрами процесса

Оборудование позволяет осуществлять автоматизированный контроль и управление давлением и температурой.

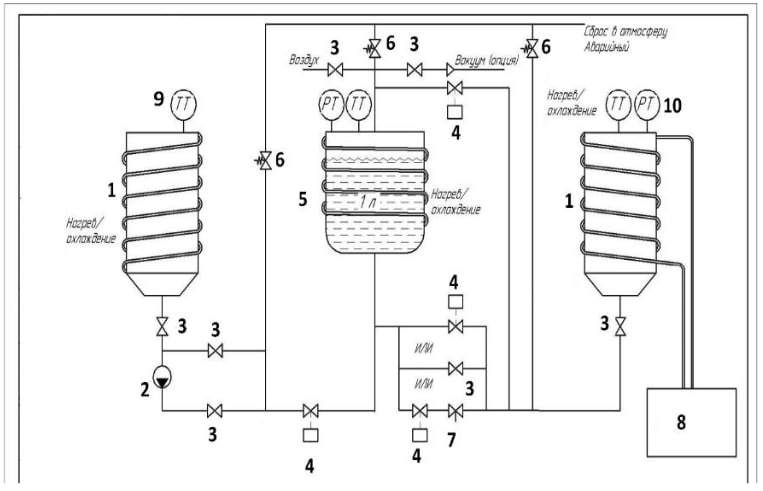

1. Баллон с CO2, объемом 5-10 л с функцией нагрева до 35-37°С и охлаждения

2. Насос

3. Клапан проходной

4. Клапан электромагнитный

5. Рабочая камера

6. Клапан предохранительный

7. Клапан игольчатый

8. Термостат

9. Датчик температуры

10. Датчик давления
