Каталитический реактор RuboCAT

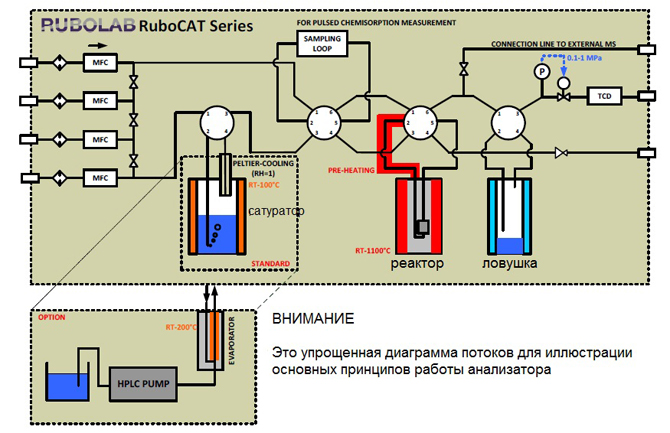

Компактный анализатор RuboCAT можно настраивать под определенные требования оператора. Система включает:

Высокоточные массовые расходомеры газа

Четыре термомассовых контроллера расхода газа работают в диапазоне от 2 до 100 мл/мин. Другие скорости потока доступны по запросу.

Измерения под давлением до 1 МПа (10 бар)

Каталитический анализатор оснащен регулятором противодавления, позволяющим создавать динамическую газовую атмосферу до 1 МПа.

Генератор влаги

Стандартная версия реактора каталитических процессов уже содержит сатуратор, который может генерировать потоки увлажненного газа. Регулируя расход и температуру, можно достичь разных уровней относительной влажности.

Дозирование водяного пара (опция)

Дополнительно анализатор может быть оснащен ВЭЖХ-насосом с испарительной ячейкой для дозирования пара с высокой точностью. Любые сконденсированные жидкости удаляются до регулятора давления с помощью встроенной охлаждаемой ловушки.

Широкий температурный диапазон

Температура реактора каталитического гидрирования регулируется в диапазоне от 25 до 1100°C. Пользователь может установить скорость нагрева от 1 до 25°C/мин.

Зона пред-нагрева

В областях высокого давления поток газа может привести к неоднородному распределению температуры внутри реактора каталитических процессов. Для компенсации этого эффекта до подачи в каталитический реактор поток газа электрически подогревается.

Встроенный датчик теплопроводности (TCD)

Стандартная версия уже оснащена датчиком теплопроводности, который используется для анализа состава сухого газа.

Интеграция с масс-спектрометром (опция)

Анализатор может быть соединен с масс-спектрометром, что обеспечивает еще более высокую точность анализа состава жидкости. Этот каталитический реактор также позволяет анализировать фракции пара.

Пример 1. Запрограммированное снижение температуры (TPR)

Режим TPR используется для исследования восстанавливаемости или термического поведения катализаторов в реакторе в зависимости от температуры. Обычно в качестве восстановителя используется Н2. На рисунке показаны данные TPR, измеренные для образца оксида никеля (NiO), согласно уравнения: NiO + H2 → Ni + H2O

Пример 2. Температурно-программируемая десорбция (ТПД)

Энергия связи фазы адсорбата может быть определена с помощью измерения в режиме TPD. Материал, предварительно загруженный адсорбатом, нагревают при определенных условиях, что приводит к процессу десорбции ранее адсорбированных молекул. Десорбция обнаруживается с помощью теплопроводности (TCD) или масс-спектрометрии (MS).

Пример 3. Кривая прорыва (BTC)

Измерение кривых прорыва является широко используемым методом оценки адсорбционной способности и соответствующей кинетики: газовая смесь (например, CO2-N2) протекает через адсорбер, заполненный сорбентом. Предпочтительный адсорбирующий компонент будет прилипать к материалу. После насыщения компонент прорывается и обнаруживается подходящим газовым анализом.
