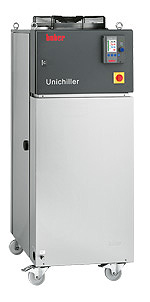

Охлаждающие термостаты Unichiller Pilot ONE
Охлаждающие циркуляционные термостаты Unichiller - охладители, снижающие потребление проточной воды до минимума. В отличие от настольных моделей Unichiller-MPC, модели в вертикальном корпусе оснащены взаимозаменяемым блоком управления Pilot-ONE. Данные модели предназначены для работы с теплообменниками, химическими реакторами и другим оборудованием как в лабораториях, так и на производственных комплексах.
Термостаты поставляются с контроллером Pilot-ONE, который отображает одновременно температуру теплоносителя и объекта (внешнего датчика температуры), может программироваться, работать с компьютером (через программу). Данный контроллер имеет сенсорный графический дисплей и меню управления на русском языке, а также ряд других преимуществ.
Мощность охлаждения термостатов серии Unichiller регулируется автоматическим клапаном пошагового контроля и изменяется в зависимости от требований процесса. Для моделей с водяным охлаждением (символ "w") системы рефрижерации система контроля энергопотребления минимизирует выбросы тепла, снижает эксплуатационные расходы (потребление воды и энергии). Уровень шума при работе моделей с воздушным охлаждением снижен за счёт использования вентиляторов с регулируемой скоростью.
Охлаждающие термостаты Unichiller (c воздушным охлаждением). Малый корпус
| |
Температура,
°С |
Нагрев,
кВт |
Охлажд.,
кВт |
Объём внутр.,
л |
Насос
л/мин (бар) |
Размеры ШхГхВ,
мм |
| Unichiller 007 |
-20…40 |
- |
0,7 |
3,8 |
29 (1,0) |
350х430х622 |
| Unichiller 007-H |
-20…40 |
2 |
0,7 |
3,8 |
29 (1,0) |
350х430х622 |
| Unichiller 010 |
-20…40 |
- |
1,0 |
3,8 |
29 (1,0) |
350х430х622 |
| Unichiller 010-H |
-20…100 |
2 |
1,0 |
3,8 |
29 (1,0) |
350х430х622 |
| Unichiller 012 |
-20…40 |
- |
1,2 |
3,8 |
29 (1,0) |
420х480х579 |
| Unichiller 012-H |
-20…100 |
2 |
1,2 |
3,8 |
29 (1,0) |
420х480х579 |
| Unichiller 015 |
-20…40 |
- |
1,5 |
3,8 |
29 (1,0) |
350х430х622 |
| Unichiller 015-H |
-20…100 |
2 |
1,5 |
3,8 |
29 (1,0) |
350х430х622 |
| Unichiller 022 |
-10…40 |
- |
2,2 |
3,8 |
29 (1,0) |
460х590х743 |
| Unichiller 022-H |
-10…100 |
2 |
2,2 |
3,8 |
29 (1,0) |
460х590х743 |
| Unichiller 025 |
-10…40 |
- |
2,5 |
3,8 |
29 (1,0) |
460х590х743 |
| Unichiller 025-H |
-10…100 |
2 |
2,5 |
3,8 |
29 (1,0) |
460х590х743 |
Охлаждающие термостаты Unichiller (с воздушным охлаждением)
| |
Температура,
°С |
Нагрев,
кВт |
Охлажд.,
кВт |
Объём внутр.,
л |
Насос
л/мин (бар) |
Размеры ШхГхВ,
мм |
| Unichiller 017T |
-10…40 |
- |
1,7 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 017T-H |
-10…100 |
2 |
1,7 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 020T |
-20…40 |
- |
2,0 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 020T-H |
-20…100 |
2 |
2,0 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 025T |
-10…40 |
- |
2,5 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 025T-H |
-10…100 |
2 |
2,5 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 040T |
-10…40 |
- |
4,0 |
3,5 |
26 (3,0) |
400х440х1100 |
| Unichiller 040T-H |
-10…100 |
2 |
4,0 |
3,5 |
26 (3,0) |
400х440х1100 |
| Unichiller 055T |
-10…40 |
- |
5,5 |
5,0 |
57 (5,6) |
600х632х1610 |
| Unichiller 055T-H |
-10…100 |
2 |
5,5 |
5,0 |
57 (5,6) |
600х632х1610 |
| Unichiller 060T |
-20…40 |
- |
6,0 |
5,0 |
80 (5,6) |
600х632х1610 |
| Unichiller 060T-H |
-20…100 |
2 |
6,0 |
5,0 |
80 (5,6) |
600х632х1610 |
| Unichiller 080T |
-10…40 |
- |
8,0 |
5,0 |
84 (5,6) |
600х790х1614 |
| Unichiller 080T-H |
-10…100 |
2 |
8,0 |
5,0 |
84 (5,6) |
600х790х1614 |
| Unichiller 100T |
-20…40 |
- |
10,0 |
8,36 |
96 (5,6) |
600х790х1614 |
| Unichiller 100T-H |
-20…100 |
2 |
10,0 |
8,36 |
96 (5,6) |
600х790х1614 |
| Unichiller 110T |
-10…40 |
- |
11,0 |
8,36 |
90 (5,6) |
600х790х1614 |
| Unichiller 110T-Н |
-10…100 |
2 |
11,0 |
8,36 |
90 (5,6) |
600х790х1614 |
| Unichiller 130T* |
-10…40 |
- |
11,0 |
17 |
90 (5,6) |
904х1392х1820 |
| Unichiller 130T-Н* |
-10…100 |
2 |
11,0 |
17 |
90 (5,6) |
904х1392х1820 |
| Unichiller 150T* |
-20…40 |
- |
15,0 |
17 |
220 (4,7) |
904х1392х1820 |
| Unichiller 150T-Н* |
-20…100 |
2 |
15,0 |
17 |
220 (4,7) |
904х1392х1820 |
| Unichiller 160T* |
-10…40 |
- |
16,0 |
17 |
96 (5,6) |
904х1392х1820 |
| Unichiller 160T-Н* |
-10…100 |
2 |
16,0 |
17 |
96 (5,6) |
904х1392х1820 |
| Unichiller 200T* |
-10…40 |
- |
20,0 |
17 |
220 (4,7) |
904х1392х1820 |
| Unichiller 200T-Н* |
-10…100 |
2 |
20,0 |
17 |
220 (4,7) |
904х1392х1820 |
| Unichiller 210T* |
-20…40 |
- |
21,0 |
17 |
220 (4,7) |
874х1985х1855 |
| Unichiller 210T-Н* |
-20…100 |
2 |
21,0 |
17 |
220 (4,7) |
874х1985х1855 |
| Unichiller 250T* |
-10…40 |
- |
25,0 |
20 |
220 (4,7) |
874х1985х1855 |
| Unichiller 250T-Н* |
-10…100 |
2 |
25,0 |
20 |
220 (4,7) |
874х1985х1855 |
| Unichiller 260T* |
-20…40 |
- |
26,0 |
20 |
220 (4,7) |
874х1985х1855 |
| Unichiller 260T-Н* |
-20…100 |
2 |
26,0 |
20 |
220 (4,7) |
874х1985х1855 |
| Unichiller 300T* |
-10…40 |
- |
30,0 |
25 |
220 (4,7) |
874х1985х1855 |
| Unichiller 300T-Н* |
-10…100 |
2 |
30,0 |
25 |
220 (4,7) |
874х1985х1855 |
| Unichiller 400T* |
-10…40 |
- |
40,0 |
30 |
220 (4,7) |
2500х1685х1785 |
| Unichiller 400T-Н* |
-10…100 |
2 |
40,0 |
25 |
220 (4,7) |
2500х1685х1785 |
* без роликовой платформы
В таблице приведена максимальная мощность охлаждения термостата при температуре теплоносителя 15°С
Корпус охлаждающих циркуляционных термостатов Unichiller полностью изготовлены из нержавеющей стали. Устойчивость к атмосферным воздействиям позволяет эксплуатировать большие термостаты Unichiller при температурах до +40°С и вне помещений зимой. Высокие стандарты безопасности и надежный корпус обеспечивают извлечение тепла из процесса в условиях длительной непрерывной эксплуатации. Все модели, максимальное давление насоса которых составляет 2,5 бар, оснащаются регулируемым байпасом и индикатором давления.
Для увеличения температурного диапазона (до 100°С) охлаждающие чиллеры были оснащены нагревательными элементами (модели с обозначением "Н"), что позволило данным моделям не только охлаждать, но и нагревать внешние объекты. По умолчанию установлены элементы мощностью нагрева 2 кВт, которые можно заменить на более мощные.
Охлаждающие термостаты Unichiller (c водяным охлаждением). Малый корпус
| |
Температура,
°С |
Нагрев,
кВт |
Охлажд.,
кВт |
Объём внутр.,
л |
Насос
л/мин (бар) |
Размеры ШхГхВ,
мм |
| Unichiller 012w |
-20…40 |
- |
1,2 |
3,8 |
29 (1,0) |
350х496х622 |
| Unichiller 012w-H |
-20…100 |
2 |
1,2 |
3,8 |
29 (1,0) |
350х496х622 |
| Unichiller 015w |
-20…40 |
- |
1,5 |
3,8 |
29 (1,0) |
350х496х622 |
| Unichiller 015w-H |
-20…100 |
2 |
1,2 |
3,8 |
29 (1,0) |
350х496х622 |
| Unichiller 022w |
-10…40 |
- |
2,2 |
3,8 |
29 (1,0) |
420х480х579 |
| Unichiller 022w-H |
-10…100 |
2 |
2,2 |
3,8 |
29 (1,0) |
420х480х579 |
| Unichiller 025w |
-10…40 |
- |
2,5 |
3,8 |
29 (1,0) |
420х480х579 |
| Unichiller 025w-H |
-10…100 |
2 |
2,5 |
3,8 |
29 (1,0) |
420х480х579 |
Охлаждающие термостаты Unichiller (с водяным охлаждением)
| |
Температура,
°С |
Нагрев,
кВт |
Охлажд.,
кВт |
Объём внутр.,
л |
Насос
л/мин (бар) |
Размеры ШхГхВ,
мм |
| Unichiller 017Tw |
-10…40 |
- |
1,7 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 017Tw-H |
-10…100 |
2 |
1,7 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 020Tw |
-20…40 |
- |
2,0 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 020Tw-H |
-20…100 |
2 |
2,0 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 025Tw |
-10…40 |
- |
2,5 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 025Tw-H |
-10…100 |
2 |
2,5 |
2,5 |
25 (3,0) |
400х440х1100 |
| Unichiller 040Tw |
-10…40 |
- |
4,0 |
2,5 |
26 (3,0) |
400х440х1100 |
| Unichiller 040Tw-H |
-10…100 |
2 |
4,0 |
2,5 |
26 (3,0) |
400х440х1100 |
| Unichiller 055Tw |
-10…40 |
- |
5,5 |
5,9 |
57 (5,6) |
500х552х1261 |
| Unichiller 055Tw-H |
-10…100 |
2 |
5,5 |
5,9 |
57 (5,6) |
500х552х1261 |
| Unichiller 060Tw |
-20…40 |
- |
6,0 |
5,9 |
80 (5,6) |
500х552х1261 |
| Unichiller 060Tw-H |
-20…100 |
2 |
6,0 |
5,9 |
80 (5,6) |
500х552х1261 |
| Unichiller 080Tw |
-10…40 |
- |
8,0 |
5,9 |
84 (5,6) |
500х552х1261 |
| Unichiller 080Tw-H |
-10…100 |
2 |
8,0 |
5,9 |
84 (5,6) |
500х552х1261 |
| Unichiller 100Tw |
-20…40 |
- |
10,0 |
6,5 |
96 (5,6) |
600х600х1450 |
| Unichiller 100Tw-H |
-20…100 |
2 |
10,0 |
6,5 |
96 (5,6) |
600х600х1450 |
| Unichiller 110Tw |
-10…40 |
- |
11,0 |
6,5 |
90 (5,6) |
600х600х1450 |
| Unichiller 110Tw-Н |
-10…100 |
2 |
11,0 |
6,5 |
90 (5,6) |
600х600х1450 |
| Unichiller 130Tw |
-10…40 |
- |
13,5 |
6,5 |
96 (5,6) |
600х600х1450 |
| Unichiller 130Tw-Н |
-10…100 |
2 |
13,5 |
6,5 |
96 (5,6) |
600х600х1450 |
| Unichiller 150Tw |
-20…40 |
- |
15,0 |
12,7 |
220 (4,7) |
760х800х1560 |
| Unichiller 150Tw-Н |
-20…100 |
2 |
15,0 |
12,7 |
220 (4,7) |
760х800х1560 |
| Unichiller 160Tw |
-10…40 |
- |
16,0 |
6,5 |
96 (5,6) |
600х600х1450 |
| Unichiller 160Tw-Н |
-10…100 |
2 |
16,0 |
6,5 |
96 (5,6) |
600х600х1450 |
| Unichiller 200Tw |
-10…40 |
- |
20,0 |
12,7 |
200 (4,7) |
760х800х1560 |
| Unichiller 200Tw-Н |
-10…100 |
2 |
20,0 |
12,7 |
200 (4,7) |
760х800х1560 |
| Unichiller 210Tw |
-20…40 |
- |
21,0 |
13 |
200 (4,7) |
760х800х1560 |
| Unichiller 210Tw-Н |
-20…100 |
2 |
21,0 |
13 |
200 (4,7) |
760х800х1560 |
| Unichiller 250Tw |
-10…40 |
- |
25,0 |
5,5 |
200 (4,7) |
760х800х1560 |
| Unichiller 250Tw-Н |
-10…100 |
2 |
25,0 |
5,5 |
200 (4,7) |
760х800х1560 |
| Unichiller 260Tw |
-20…40 |
- |
26,0 |
12,3 |
210 (4,7) |
760х800х1560 |
| Unichiller 260Tw-Н |
-20…100 |
2 |
26,0 |
12,3 |
210 (4,7) |
760х800х1560 |
| Unichiller 300Tw* |
-10…40 |
- |
30,0 |
9,5 |
210 (4,7) |
760х900х1560 |
| Unichiller 300Tw*-Н |
-10…100 |
2 |
30,0 |
9,5 |
210 (4,7) |
760х900х1560 |
| Unichiller 400Tw* |
-10…40 |
- |
40,0 |
9,5 |
210 (4,7) |
760х900х1560 |
| Unichiller 400Tw*-Н |
-10…100 |
2 |
40,0 |
9,5 |
210 (4,7) |
760х900х1560 |
| Unichiller 500Tw* |
-10…40 |
- |
50,0 |
12,7 |
210 (4,7) |
1070х760х1625 |
| Unichiller 500Tw*-Н |
-10…100 |
2 |
50,0 |
12,7 |
210 (4,7) |
1070х760х1625 |
* без роликовой платформы
В таблице приведена максимальная мощность охлаждения термостата при температуре теплоносителя 15°С
Более мощные модели проточных охладителей можно посмотреть здесь.
|
