Нутч-фильтры

Нутч-фильтры – это вакуумные фильтры периодического действия, используемые для разделения твердой и жидкой фаз в суспензиях. Основное назначение вакуумного нутч-фильтра – разделение фаз, осаждение и сбор твердой фазы, последующая сушка и выгрузка осадка. Конструктивно фильтр представляет собой герметичную емкость с фильтрующей перегородкой (обычно ткань, сетка или пористая пластина). К установке подключается вакуумный насос, который создает вакуум в нижней зоне емкости, под перегородкой с фильтром. С целью повышения эффективности, осадок, остающийся на фильтрующей поверхности, может дополнительно перемешиваться/ворошиться или сушиться в том же объеме. Для этого нутч-фильтры оснащаются мешалками (ленточного, рамного или якорного типа), нагревательной рубашкой, вакуумными насосами и системами автоматизированного управления.

Преимущества нутч-фильтров

  • Работа в закрытом объеме исключает испарение летучих компонентов и загрязнение среды;
  • Универсальность – можно применять для фильтрации, сушки, перемешивания и выгрузки осадка;
  • Подходит для термочувствительных и химически активных веществ, за счет пониженного давления ускоряется процесс сушки при меньшей температуре чем в нормальных условиях;
  • Широкий выбор материалов изготовления – от нержавеющей стали (304, 316L, 321) до тефлона, титана и Hastelloy;
  • Возможность масштабирования – от лабораторных установок до промышленных моделей.

Нутч-фильтры широко применяются в фармацевтике – для очистки и выделения активных веществ, удаления катализаторов, фильтрации промежуточных продуктов; в химической отрасли – для осаждения, кристаллизации и фильтрации продуктов реакции; в пищевом производстве – для извлечения и фильтрации натуральных экстрактов, сиропов, масел; в биотехнологии – при работе с ферментационными растворами, для выделения биомассы и многих других отраслях для решения широкого круга исследовательских и практических задачах.

Нутч-фильтры часто применяются в условиях, где требуется чистота процесса, безопасность персонала и стабильность получаемого осадка. Благодаря модульности и широким возможностям дооснащения, они успешно используются в R&D, на пилотных линиях и в серийном производстве.

Конструктивно существуют открытые нутч-фильтры и закрытые нутч-фильтры. Ключевое отличие в герметичности конструкции (в частности крышки) – в закрытом варианте конструкция полностью герметична, продукт не контактирует с человеком и окружающей средой, возможно применение вакуума для повышения скорости и эффективности процесса фильтрации. Открытые фильтры дешевле и проще, но подходят только для узкого круга веществ. В каталоге представлены только закрытые нутч-фильтры производства «Тирит», а также несколько серий изготовленных из стекла ведущих мировых производителей. Варианты отличаются объемом, материалами изготовления, опциональным дооснащением.

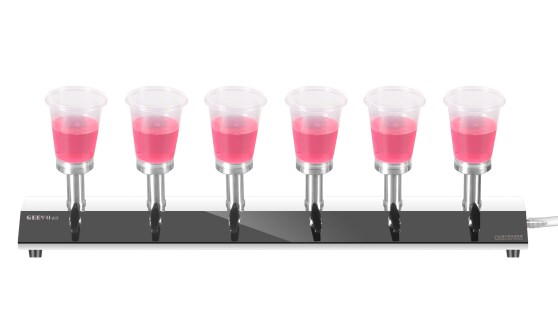

Фильтрующий коллектор (гребенка)

Фильтрующий коллектор (гребенка)

Установка мембранной фильтрации, состоящая из основания фильтра, сменных воронок и безмасляного вакуумного насоса. Воронки выполнены из нержавеющей стали или пропилена, количество опционально: от 1 до 6. Наиболее часто применяется в сфере микробиологии.
  • Объём: 300 мл для полипропиленовых воронок
  • 100 / 300 / 500 мл для стальных воронок
Лабораторные фильтры BOLA

Лабораторные фильтры BOLA

Широкий выбор различных фильтровальных элементов для лабораторного применения: проточные мембранные фильтры, фильтры-воронки и фильтровальные мембраны. Широкий выбор размера пор, легкая смена фильтрующего элемента. Подходят как для вакуума, так и для давления.

Металлические нутч-фильтры

Пилотный нутч-фильтр BARRI (металл)
СинЭкс, Россия

Пилотный нутч-фильтр BARRI (металл)

Средняя модель в серии нутч-фильтров BARRI, применимая для пилотных запусков перед масштабированием на производстве. Те же конструктивные особенности: металлический корпус, обогрев ТЭНами или термостатом, возможность оснащения мешалкой, тефлоновый фильтрующий элемент и пр.
  • Температура: от -20 до +200°С
  • Давление: вакуум … атмосферное
  • Объём: от 10 до 50 л

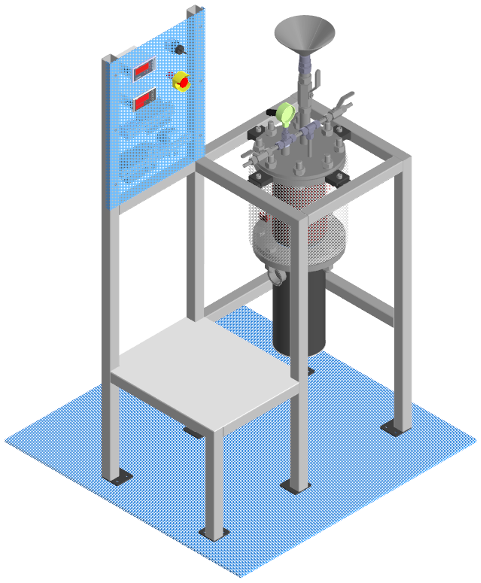

Лабораторный нутч-фильтр BARRI (металл)
СинЭкс, Россия

Лабораторный нутч-фильтр BARRI (металл)

Фильтр небольшого объема для лабораторных задач. Выполняется из металлов: нержавеющей стали или сплавов Hastelloy, титана, собирается в мобильном или стационарном варианте. Широкий диапазон возможной степени фильтрации: от 5 до 200 мкм. Температура задается и поддерживается за счет ТЭНов или термостата (опционально). Возможно оснащение мешалкой.
  • Температура: от -20 до +200°С
  • Давление: вакуум … атмосферное
  • Объём: от 2 до 10 л

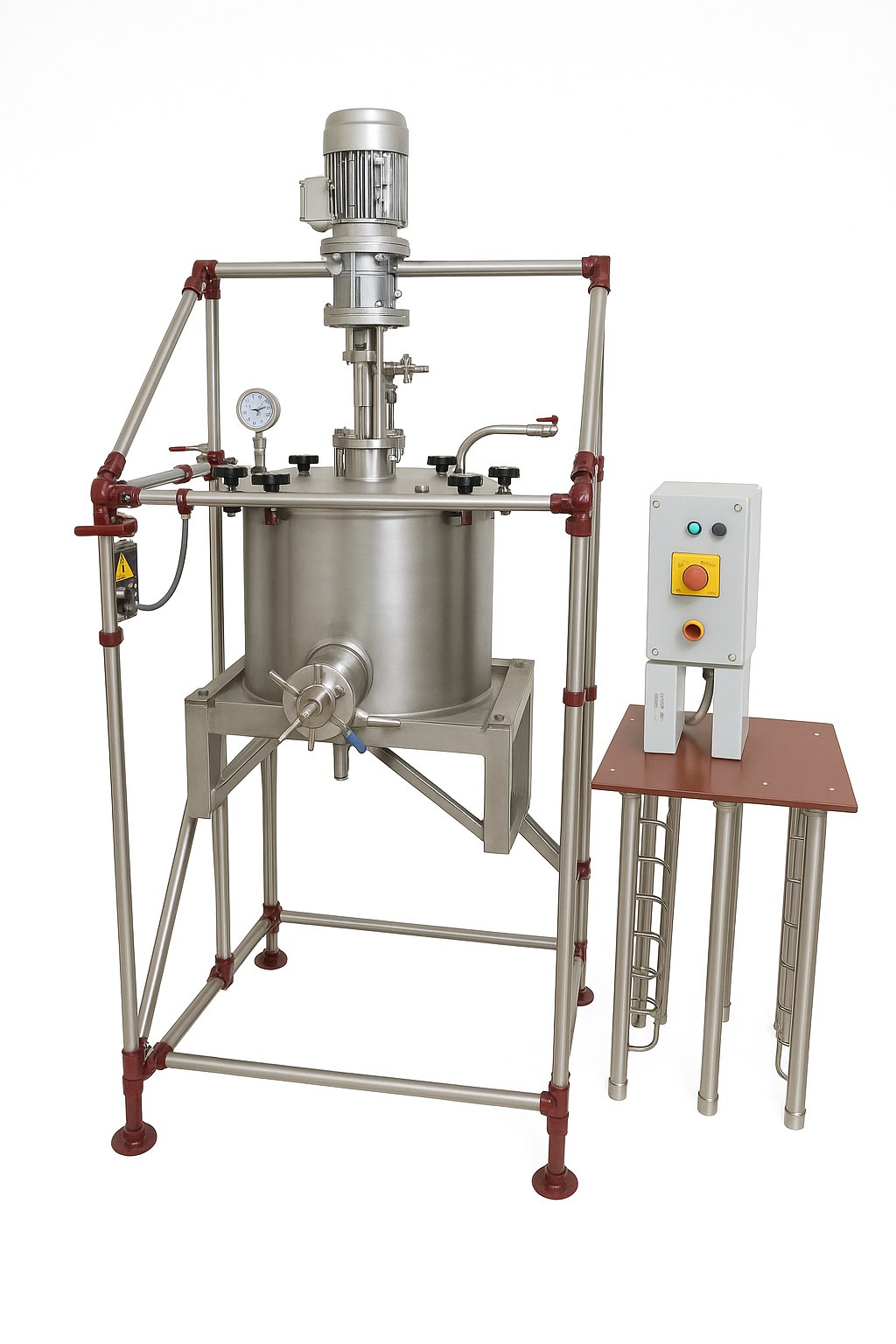

Лабораторный / промышленный нутч-фильтр ARRI (металл)
СинЭкс, Россия

Лабораторный / промышленный нутч-фильтр ARRI (металл)

Выполняется из нержавеющей стали марки 316 (подходит для пищевых и фармацевтических производств) и тефлоновых элементов. Может использоваться как отдельный фильтр или фильтр-сушилка, а также в системе с химическими реакторами. Для выполнения функций вакуумной фильтр-сушилки дооснащается конденсатором, насосом формирующим вакуум, спиральной мешалкой и люком выгрузки осадка.
  • Давление: вакуум … атмосферное
  • Объём: от 1 до 100 л

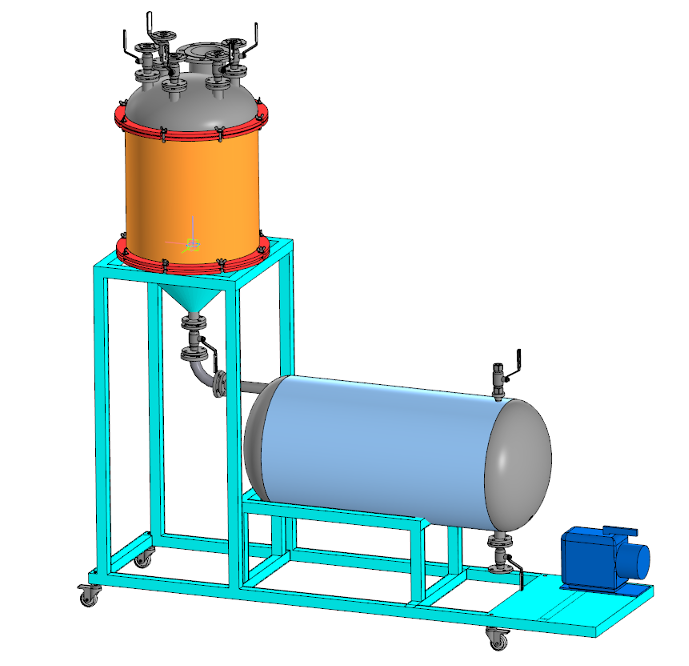

Промышленный нутч-фильтр BARRI (металл)
СинЭкс, Россия

Промышленный нутч-фильтр BARRI (металл)

Старшая модель серии нутч-фильтров BARRI с теми же конструктивными особенностями: материал изготовления – металл (сталь, титан, хастеллой), терморегулирование опционально: ТЭНы или термостат, возможность дооснащения рамной мешалкой. Самый большой объем в серии, применяется для решения промышленных задач.
  • Температура: от -20 до +200°С
  • Давление: вакуум … атмосферное
  • Объём: от 30 до 200 л

Стеклянные нутч-фильтры

Лабораторный / промышленный нутч-фильтр SOTI (стекло)

Лабораторный / промышленный нутч-фильтр SOTI (стекло)

Выполнен из химически стойкого стекла, применим для агрессивных сред. Оснащен тефлоновой мешалкой и тефлоновым фильтрующим элементом. Фильтрующий элемент не подлежит деформации, поскольку надежно крепится между двух специальных пластин. Конструкция оснащается фланцевыми креплениями, удобно разбирается. Широкие возможности опционального дооснащения: рубашка, двухлопастная мешалка, лифт для подъема / опускания корпуса, затемнение стекла.
  • Давление: вакуум … атмосферное
  • Объём: от 10 до 100 л
Лабораторный нутч-фильтр LETI (стекло)
СинЭкс, Россия

Лабораторный нутч-фильтр LETI (стекло)

Выполнен из химически стойкого боросиликатного стекла. Фильтрующий элемент представляет собой тефлоновую пластину, покрытую тканью с нужным размером пор (материал ткани опционален). Основные элементы конструкции: цилиндрический корпус, фильтровальный элемент, крышка, мешалка. Возможно оснащение рубашкой. Собирается на напольном или настольном стенде. LETI широко применяется в фармацевтической и химической отрасли.
  • Давление: вакуум … атмосферное
  • Объём: от 0,5 до 10 л

Промышленные нутч-фильтры

Лабораторный / промышленный нутч-фильтр ARRI (металл)
СинЭкс, Россия

Лабораторный / промышленный нутч-фильтр ARRI (металл)

Выполняется из нержавеющей стали марки 316 (подходит для пищевых и фармацевтических производств) и тефлоновых элементов. Может использоваться как отдельный фильтр или фильтр-сушилка, а также в системе с химическими реакторами. Для выполнения функций вакуумной фильтр-сушилки дооснащается конденсатором, насосом формирующим вакуум, спиральной мешалкой и люком выгрузки осадка.
  • Давление: вакуум … атмосферное
  • Объём: от 1 до 100 л
Лабораторный / промышленный нутч-фильтр SOTI (стекло)

Лабораторный / промышленный нутч-фильтр SOTI (стекло)

Выполнен из химически стойкого стекла, применим для агрессивных сред. Оснащен тефлоновой мешалкой и тефлоновым фильтрующим элементом. Фильтрующий элемент не подлежит деформации, поскольку надежно крепится между двух специальных пластин. Конструкция оснащается фланцевыми креплениями, удобно разбирается. Широкие возможности опционального дооснащения: рубашка, двухлопастная мешалка, лифт для подъема / опускания корпуса, затемнение стекла.
  • Давление: вакуум … атмосферное
  • Объём: от 10 до 100 л
Промышленный нутч-фильтр BARRI (металл)
СинЭкс, Россия

Промышленный нутч-фильтр BARRI (металл)

Старшая модель серии нутч-фильтров BARRI с теми же конструктивными особенностями: материал изготовления – металл (сталь, титан, хастеллой), терморегулирование опционально: ТЭНы или термостат, возможность дооснащения рамной мешалкой. Самый большой объем в серии, применяется для решения промышленных задач.
  • Температура: от -20 до +200°С
  • Давление: вакуум … атмосферное
  • Объём: от 30 до 200 л

Лабораторные нутч-фильтры

Лабораторный нутч-фильтр BARRI (металл)
СинЭкс, Россия

Лабораторный нутч-фильтр BARRI (металл)

Фильтр небольшого объема для лабораторных задач. Выполняется из металлов: нержавеющей стали или сплавов Hastelloy, титана, собирается в мобильном или стационарном варианте. Широкий диапазон возможной степени фильтрации: от 5 до 200 мкм. Температура задается и поддерживается за счет ТЭНов или термостата (опционально). Возможно оснащение мешалкой.
  • Температура: от -20 до +200°С
  • Давление: вакуум … атмосферное
  • Объём: от 2 до 10 л
Лабораторный / промышленный нутч-фильтр ARRI (металл)
СинЭкс, Россия

Лабораторный / промышленный нутч-фильтр ARRI (металл)

Выполняется из нержавеющей стали марки 316 (подходит для пищевых и фармацевтических производств) и тефлоновых элементов. Может использоваться как отдельный фильтр или фильтр-сушилка, а также в системе с химическими реакторами. Для выполнения функций вакуумной фильтр-сушилки дооснащается конденсатором, насосом формирующим вакуум, спиральной мешалкой и люком выгрузки осадка.
  • Давление: вакуум … атмосферное
  • Объём: от 1 до 100 л
Лабораторный / промышленный нутч-фильтр SOTI (стекло)

Лабораторный / промышленный нутч-фильтр SOTI (стекло)

Выполнен из химически стойкого стекла, применим для агрессивных сред. Оснащен тефлоновой мешалкой и тефлоновым фильтрующим элементом. Фильтрующий элемент не подлежит деформации, поскольку надежно крепится между двух специальных пластин. Конструкция оснащается фланцевыми креплениями, удобно разбирается. Широкие возможности опционального дооснащения: рубашка, двухлопастная мешалка, лифт для подъема / опускания корпуса, затемнение стекла.
  • Давление: вакуум … атмосферное
  • Объём: от 10 до 100 л
Лабораторный нутч-фильтр LETI (стекло)
СинЭкс, Россия

Лабораторный нутч-фильтр LETI (стекло)

Выполнен из химически стойкого боросиликатного стекла. Фильтрующий элемент представляет собой тефлоновую пластину, покрытую тканью с нужным размером пор (материал ткани опционален). Основные элементы конструкции: цилиндрический корпус, фильтровальный элемент, крышка, мешалка. Возможно оснащение рубашкой. Собирается на напольном или настольном стенде. LETI широко применяется в фармацевтической и химической отрасли.
  • Давление: вакуум … атмосферное
  • Объём: от 0,5 до 10 л

Нутч-фильтры от компании «Тирит»

Компания «Тирит» – производитель аналитического, лабораторного и промышленного оборудования. Кроме собственного производства широкого ряда серий реакторного, сушильного и фильтрационного оборудования (в частности, нутч-фильтров), мы поставляем на рынок оборудование других проверенных производителей со всего мира. Многолетний опыт, высококвалифицированные сотрудники, собственная база для производства, широкие связи с поставщиками позволяют нам предлагают нашим заказчикам самые выгодные условия поставки. Мы можем спроектировать оборудование под конкретные задачи и дооснастить его необходимыми элементами.

Чтобы получить консультацию, отправить запрос на проектирование под ваши задачи или купить нутч-фильтр, обращайтесь к нам по телефонам, email или заполнив онлайн-форму на нашем сайте. Наши контактные данные и форма для заполнения доступны по ссылке.
