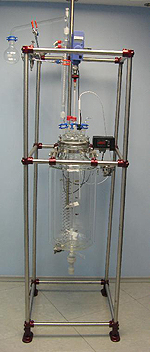

Химический лабораторный реактор Steddy на стенде



В основе лабораторных химических реакторов Steddy немецкое боросиликатное стекло и фторпластовые (тефлоновые) элементы Bola. Реакторы объемом от 5 до 30 л размещают на напольных стендах (мобильных или стационарных). На одном стенде можно разместить несколько реакционных емкостей при многостадийном синтезе, а также все сопутствующее оборудование (термостат, вакуумный насос и т.п.). Это обеспечивается устойчивой рамной конструкцией стенда. Реакторы Steddy имеют лабораторное крепление элементов с помощью конических или сферических шлифов, для повышения герметичности которых могут быть предложены дополнительные тефлоновые уплотнения. Шланги и датчики крепятся с помощью резьбовых соединений GL.
Реакционный сосуд крепится за горло с помощью специального зажима. С одним зажимом (и одной крышкой) можно использовать емкости разного объёма. Форма и исполнение сосуда подбирается под задачу: сферическая или цилиндрическая, с донным сливом или без него. Игольчатый донный клапан "без мертвого объёма" выполнен из PTFE, поэтому может выдерживать температуры до +200°С и позволяет хорошо промешивать продукт. Под заказ могут быть предложены емкости со специфическими донными клапанами (с прижимной пружиной, с термостатируемой рубашкой и т.п.).

Первая рубашка (термостатируемая) предназначена поддержания температуры за счет циркуляции теплоносителя, который нагревается или охлаждается с помощью циркуляционного термостата. Температуру в реакторе можно определить с помощью внешнего датчика температуры РТ100, который может быть выполнен из нерж.стали или может иметь тефлоновое покрытие для работы в агрессивных средах.

Вакуумная рубашка служит в качестве изолятора. Как правило, такие емкости применяются для работы при низких температурах (-30°С и ниже). Вакуумная рубашка предотвращает образование инея по мере понижения температуры, при этом можно видеть что происходит в реакторе.

Для перемешивания среды используются мешалки якорного, пропеллерного, турбинного или веерного типа. В любом типе мешалок содержится вал из нержавеющей стали, покрытый тефлоном. Газонепроницаемая втулка фиксирует вал мешалки в горловине и изолирует реактор от внешней среды. Приводы мешалок подбираются в зависимости от объема, вязкости среды.

Исполнение реактора – герметичное. Возможна дополнительная поставка химически стойкого вакуумного насоса для создания вакуума в системе. Для добавления реагентов капельная воронка, входящая в стандартную комплектацию, может быть заменена дозирующим насосом.

Наши специалисты могут собрать установки любой сложности и укомплектовать их необходимым для работы оборудованием.
Заполнить опросный лист…

Мы также можем согласовать с производителем нестандартное исполнение отдельных элементов: увеличить донный слив, изменить размер и т.п.

Некоторые стандартные или специальные решения

Реактор Steddy-150-5 5 л

Химический реактор 5 л на стенде, имеющий:

• полку для размещения дополнительного оборудования (дозирующего насоса)
• дозирующий насос Atlas с 2мя каналами для добавления либо кислоты, либо щелочи, используемый для контроля рН в автоматическом режиме
• лабораторный термостат для поддержания заданной температуры

Реактор Steddy-150-10 FL 10 л с адаптером для отвода конденсата

Для решения задачи отвода конденсата, реактор Steddy комплектуется S-адаптером с краном. При открытии крана конденсат будет сливаться в приемную ёмкость, а не возвращаться в реактор. В качестве приемника могут служить бутыли от 1 до 20 л, которые легко отсоединять и менять.

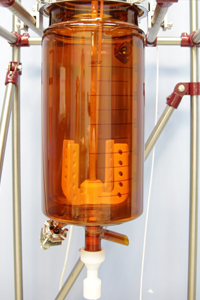

Реактор Steddy-200-10 10 л с затемненным стеклом

В случае необходимости работы со светочувствительным продуктом, емкость и крышка реакторы могут быть выполнены из затемненного стекла. Специальная комплектация реактора также включала сдвоенную якорную мешалку и привод повышенной мощности для качественного перемешивания вязких сред.

Реактор Steddy-200-30 FL 30 л со фторопластовой крышкой

Реактор объемом 30 л был дооснащен фторопластовой (тефлоновой) плоской крышкой для снижения общей высоты конструкции. В крышке закреплен погружной датчик температуры и датчик рН. Также реактор оснащен S-адаптером для отвода конденсата.

Реактор Steddy-150-10 Triple 10 л с двойной рубашкой

Специальная комплектация реактора с двумя рубашками: одна - для подачи теплоносителя, вторая - для теплоизоляции (вакуумная). Помимо этого реакторы оснащен дозатором порошков Lambda, а также разными типами конденсаторов (прямой, обратный, для отгонки азеотропа). Лабораторный нутч-фильтр, содержащийся в комплекте поставки, применяется с целью последующей фильтрации полученных кристаллов.

Химические реакторы Steddy от компании «Тирит»

Компания «Тирит» является ведущим поставщиком и производителем реакторного оборудования для промышленных и лабораторных задач. В части реакторов Steddy мы имеем несколько базовых комплектаций, которые могут быть дополнены необходимым оборудованием и опциями под задачи пользователя. Специалисты с многолетним опытом работы готовы предоставить консультацию по всем возникающим вопросам, помочь с подбором необходимого реактора, подготовить проект установки, а также осуществить пуско-наладочные и сервисные работы. Для получения информации, запроса на расчет стоимости или заказа оборудования обращайтесь к нам по телефонам +7 (495) 223-18-03, 8-800-600-18-03, email info@tirit.org или заполняйте форму обратной связи.
