Дозирующие мембранные насосы STEPDOS
Производитель:
KNF, Германия
Дозирующие мембранные насосы STEPDOS
Снят с производства
Мембранные насосы серии STEPDOS предназначены для точного дозирования жидкостей, в том числе агрессивных сред. Панель управления насоса выполнена из химически стойкого материала (класс защиты IP65). Мембранные насосы данной серии имеют ЖК-дисплей, на котором отображается скорость дозирования в мл/мин. Кроме того, можно программировать скорость дозирования по времени или по объему. Насос можно калибровать под разные жидкости.
Бесшумные дозирующие насосы STEPDOS не требуют специального технического обслуживания. Погрешность дозирования может составлять всего 1%.
Шаговый двигатель и встроенный соленойдный клапан обеспечивают непрерывное движение головки насоса. В результате обеспечивается высокая точность дозирования и поток с очень малой пульсацией. Жидкость вытекает медленно и равномерно, даже при максимальной скорости всасывания. Пиков (всплесков) при дозировании практически не наблюдается.
Насос позволяет задавать циклы дозирования (до 65 000 раз), между циклами возможны паузы от 1 сек до 24 часов.
Дозирование может осуществляться:
- по времени от 0,34 сек до 24 ч
- по объему 50 мкл … 43,2 л (для FEM 03) или 80 мкл … 115.2л (для FEM 08)
Режим работы насосов можно задавать вручную с помощью панели управления ("S") или с помощью программы на компьютере ("RC"). Модели, управляемые программой, имеют цифровой интерфейс RS232 и аналоговые сигналы для подключения к компьютеру.
| Поток, мл/мин | Высота нагнетания, м вод.ст. | Высота всасывания, м вод.ст. | Диаметр шланга (ID), мм | Размеры, мм | |
|---|---|---|---|---|---|
| FEM 03KT.18 S / RC | 0,03 … 30 | 60 | 4 | 3,2 | 192х115х82 |
| FEM 03TT.18 S / RC | 0,03 … 30 | 60 | 4 | 3,2 | 192х115х82 |
| FEM 03FT.18 S / RC | 0,03 … 30 | 60 | 4 | 3,2 | 192х115х82 |
| FEM 03ST.18 S / RC | 0,03 … 30 | 60 | 4 | 3,2 | 192х115х82 |
| FEM 08KT.18 S / RC | 0,08 … 80 | 20 | 4 | 4 | 185х115х82 |
| FEM 08TT.18 S / RC | 0,08 … 80 | 20 | 4 | 4 | 185х115х82 |
| FEM 08FT.18 S / RC | 0,08 … 80 | 20 | 4 | 4 | 185х115х82 |
| FEM 08ST.18 S / RC | 0,08 … 80 | 20 | 4 | 4 | 185х115х82 |
Насосы различаются по химической стойкости к агрессивным средам. Клапана всех головок выполнены из FFKM (кальреза), мембраны имеют PTFE-покрытие (тефлоновое покрытие). Основное различие, которое и является определяющим при подборе насоса - материал рабочей головки: KT - PP (полипропилен), TT - PVDF (поливинилиденфторид), FT - PTFE (тефлон), ST - нерж.сталь.
Параметры насосов приведены при атмосферном давлении. Избыточное давление/ вакуум, размещение приемных / заборных емкостей на разном уровне относительно насоса, приводит к снижению производи-тельности.

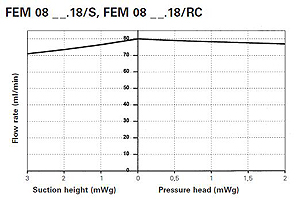

Диаграммы изменения производительности насосов при изменении давления приведены справа.
