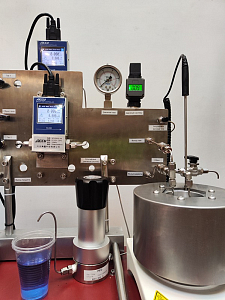

Проточные реакторы SFLOW

Простые проточные реакторы SFLOW комплектуются под задачу пользователя. Это базовые системы для введения в проточную химию. На данный момент контроль давления в системе производится с помощью ручного крана регулировки (ведутся работы над автоматизацией процесса).

Трубчатый реактор из SS316 или фторопласта обогревается с помощью нагревательной плитки с контролем температуры по внешнему датчику. Благодаря малому сечению трубки продукт быстро прогревается. Фторопластовый реактор полупрозрачный, поэтому пользователь визуально может наблюдать за процессом (изменение цвета, пузырьки воздуха), но стальные реакторы позволяют работать при более высоком давлении. При работе с катализатором в систему могут быть добавлены реакторы-колонки.

Подача жидкости обеспечивается поршневым насосом высокого давления, обеспечивающим плавное течение жидкости (без пульсаций). В зависимости от числа реагентов в системе может несколько насосов. Управление каждым насосом производится со своей панели. Если в реакции участвует газ, то реактор комплектуется расходомером газа и клапаном регулировки потока газа.

Технические характеристики:

	SFLOW-SS	SFLOW-FT
Объем реактора	1 мл, 5 мл, 10 мл	1 мл, 5 мл, 10 мл
Температура	комн. … +200°С	комн. … +150°С
Давление	100 бар	30 бар
Контроль давления	кран игольчатый ручной	кран игольчатый ручной
Измерение давления	датчик давления с цифровым дисплеем	датчик давления с цифровым дисплеем
Нагрев	электрический	электрический
Охлаждение	естественное	естественное
Контроль температуры	РТ1000	РТ1000
Подача жидкости	поршневой насос	поршневой насос
Подача газа	опция	опция
Программа	опция	опция

Реакция в потоке протекает быстро, пользователю нужно регистрировать параметры, при которых он проводит реакцию. Чтобы облегчить работу оператора, мы можем предложить программное обеспечение для регистрации основных параметров процесса: температуру, давление, скорость жидкости, расход газа.
